מדריך קירות תמך מקרקע משוריינת (MSE): תכנון וביצוע

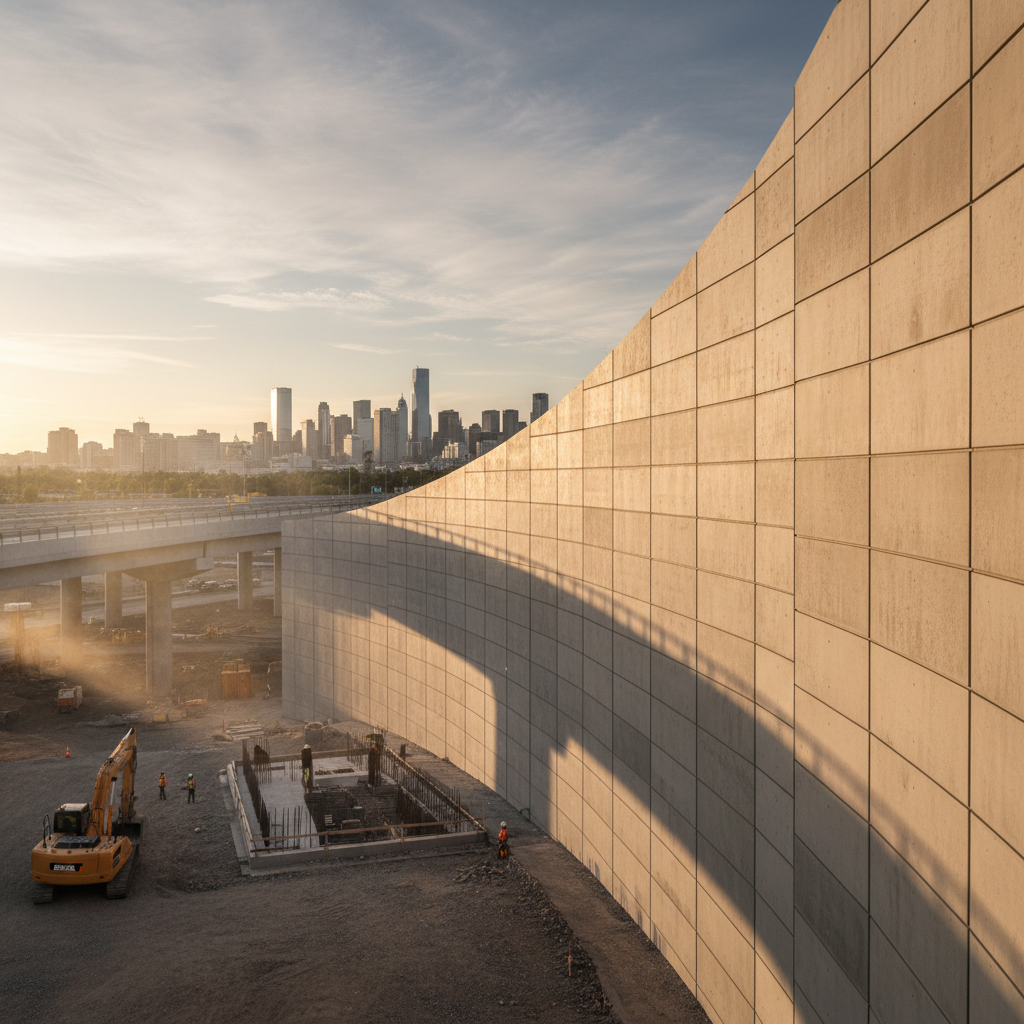

קירות תמך מקרקע משוריינת (MSE Walls)

עקרונות תכנון, שיטות ביצוע ובקרת איכות בהנדסה אזרחית

מצגת לימודית - הנדסת קרקע וביסוס

מהי 'קרקע משוריינת'? עקרון הפעולה

השיטה מבוססת על שילוב בין חוזק הלחיצה והחיכוך של הקרקע לבין חוזק המתיחה של אלמנטי השריון. בדומה לבטון מזוין, השריון נושא את כוחות המתיחה שהקרקע אינה מסוגלת לשאת.

מנגנון החיכוך: העברת מאמצים בין הקרקע לשריון.

חומר מרוכב: הקרקע והשריון עובדים כמסה אחת כבידתית.

גמישות: יכולת ספיגת שקיעות דיפרנציאליות ללא כשל.

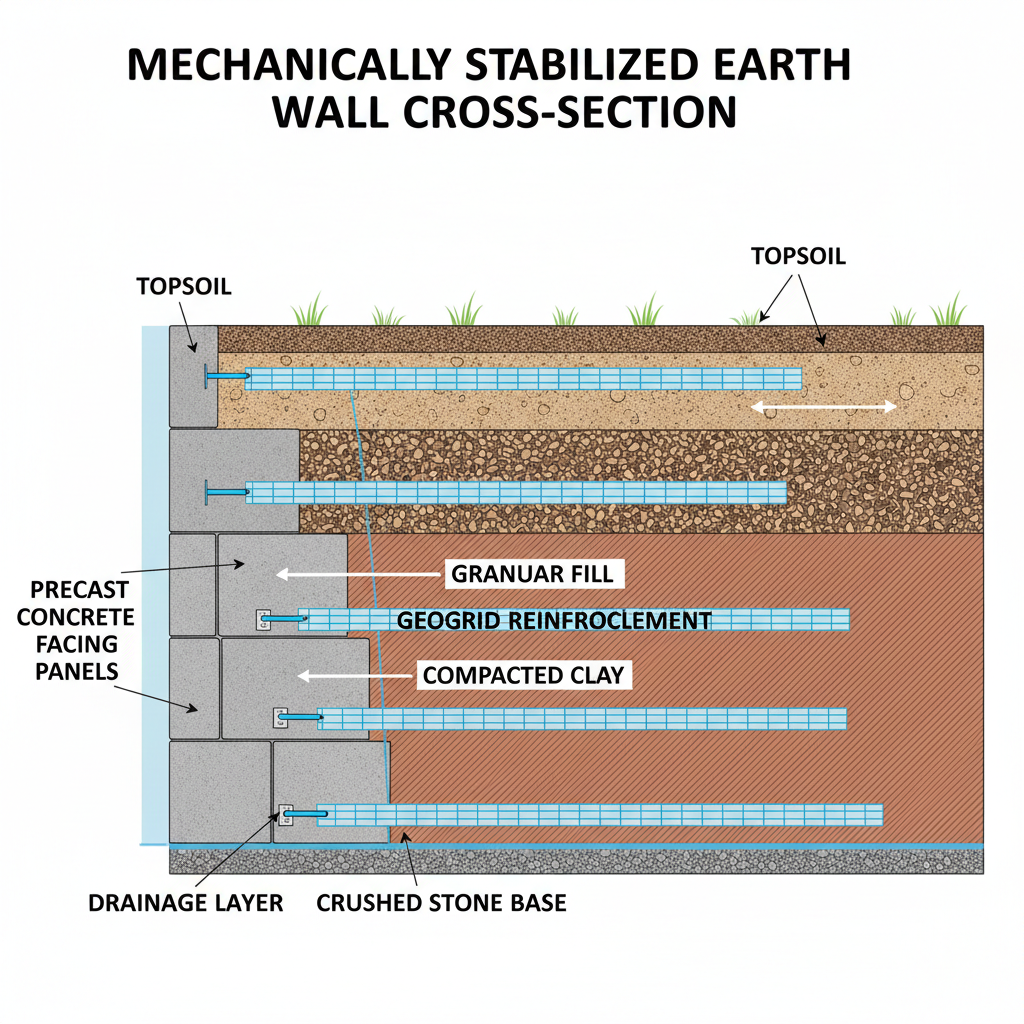

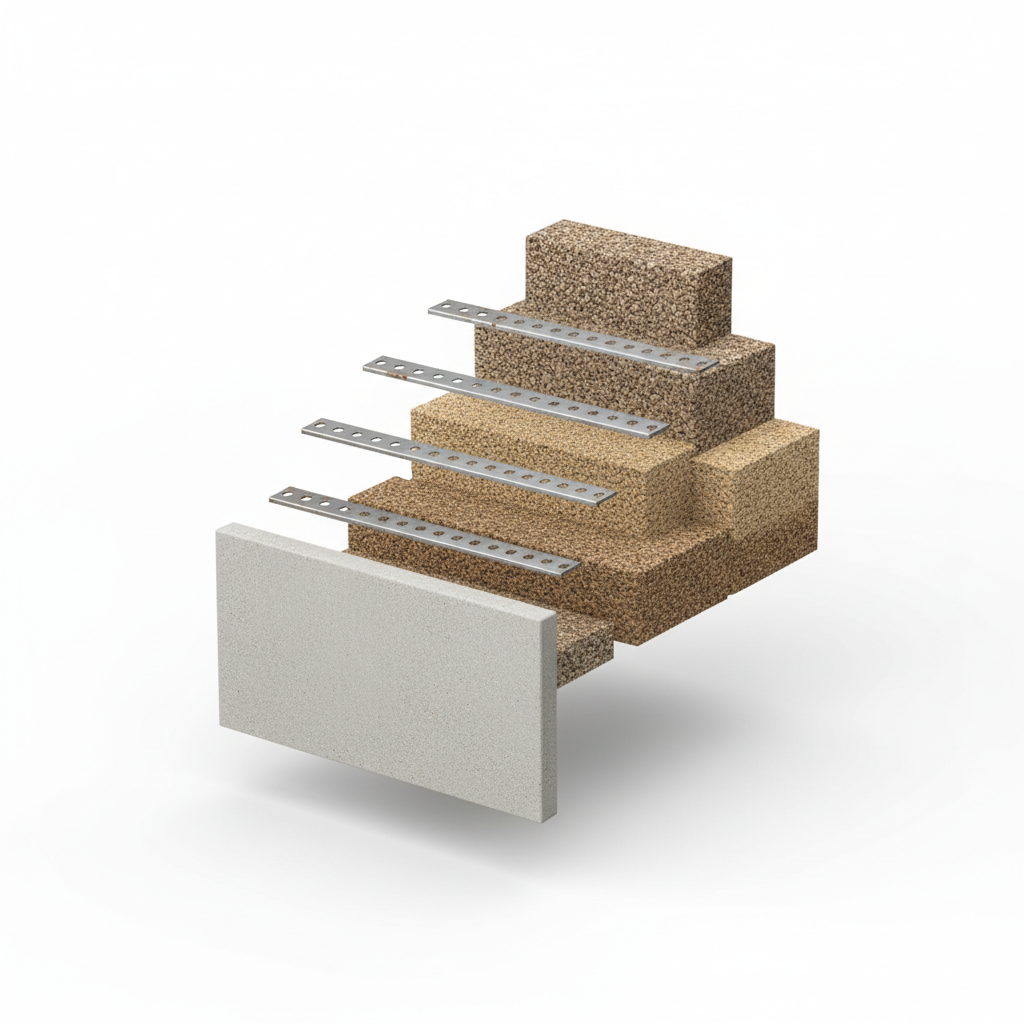

רכיבי המערכת העיקריים

חזית הקיר (Facing)

לוחות בטון טרומיים (Skins), רשתות פלדה או בלוקים. תפקידם למנוע סחף קרקע ולתת גימור אסתטי.

אלמנטי שריון (Reinforcement)

רצועות פלדה מגולוונת (Strips) או גיאוגרידים פולימריים הנפרסים אופקית בתוך הקיר.

מילוי מובחר (Select Backfill)

קרקע גרנולרית (חצץ/חול) עם ניקוז איכותי וזווית חיכוך פנימית גבוהה (לרוב מעל 30-34 מעלות).

תכנון הנדסי: יציבות חיצונית (External Stability)

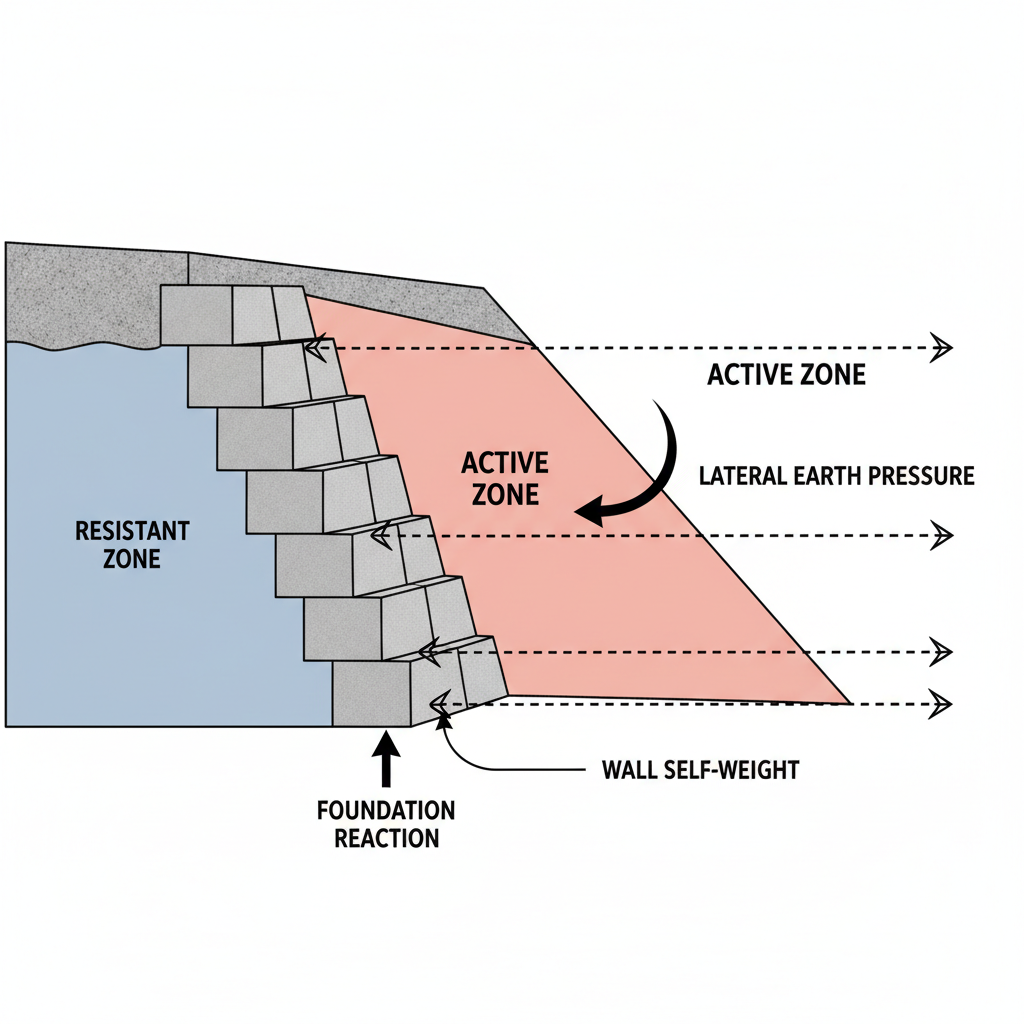

בשלב ראשון מתייחסים למסת הקיר כ"גוף קשיח" (Gravity Wall) ובודקים את יציבותו מול קרקע המילוי האחורי והיסוד.

בדיקה להחלקה (Sliding)

FS ≥ 1.5

בדיקה להתהפכות (Overturning)

FS ≥ 2.0 (או לפי אקסצנטריות e < L/6)

תסבולת הקרקע (Bearing Capacity)

FS ≥ 2.5

תכנון הנדסי: יציבות פנימית (Internal Stability)

בדיקת האינטראקציה בין שכבות השריון הספציפיות לקרקע. כל שכבת שריון חייבת לעמוד בשני קריטריונים:

1. כשל בשליפה (Pullout)

השריון חייב להיות ארוך מספיק מעבר ל"אזור הפעיל" (Active Zone) כדי לייצר חיכוך שימנע את שליפתו החוצה.

2. כשל בקריעה (Rupture/Tensile)

חתך השריון (הפלדה או הפולימר) חייב להיות חזק מספיק לשאת את כוח המתיחה המקסימלי בשכבה (T_max).

סוגי שריונים נפוצים

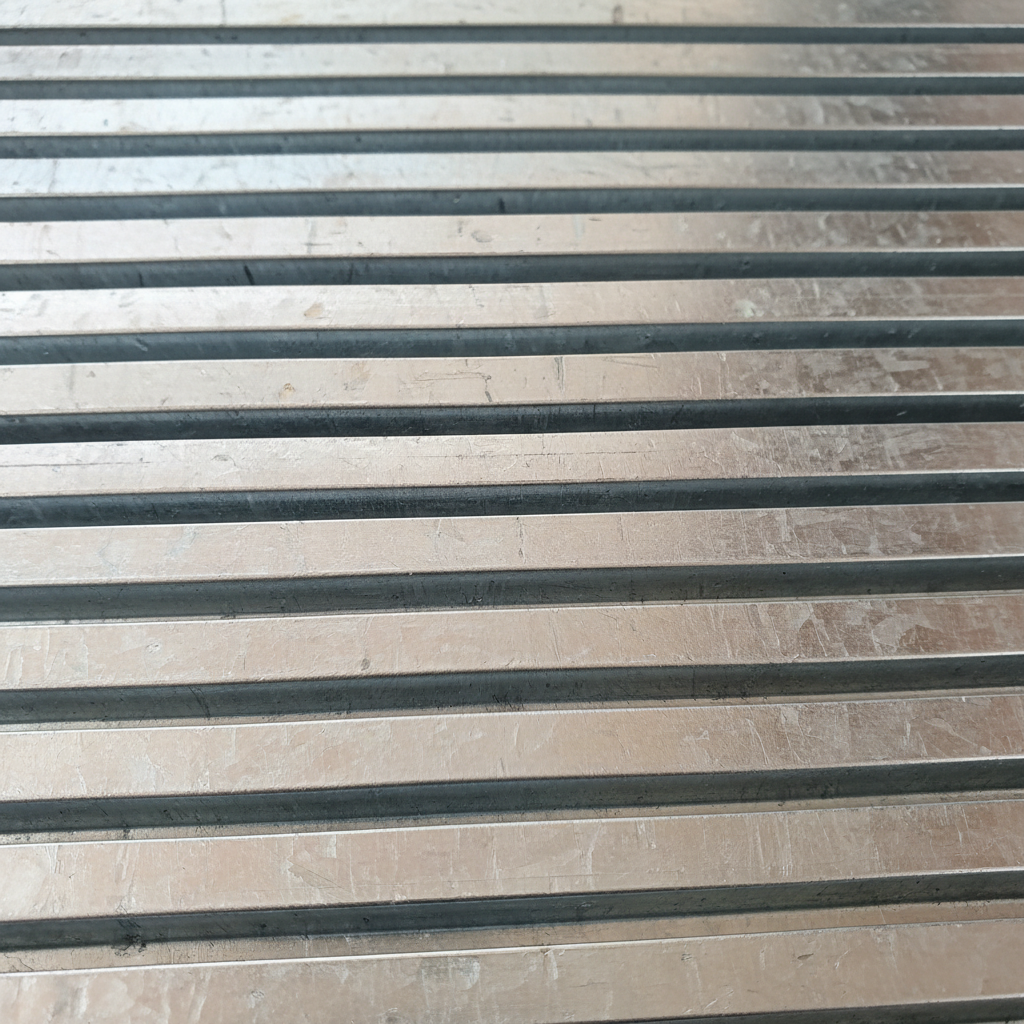

שריוני פלדה (Inextensible)

פסים (Strips) או סולמות פלדה מגולוונת. מאופיינים במשיכה נמוכה מאוד. מתאימים לקירות גבוהים ולעומסים כבדים. דורשים הגנה מקורוזיה.

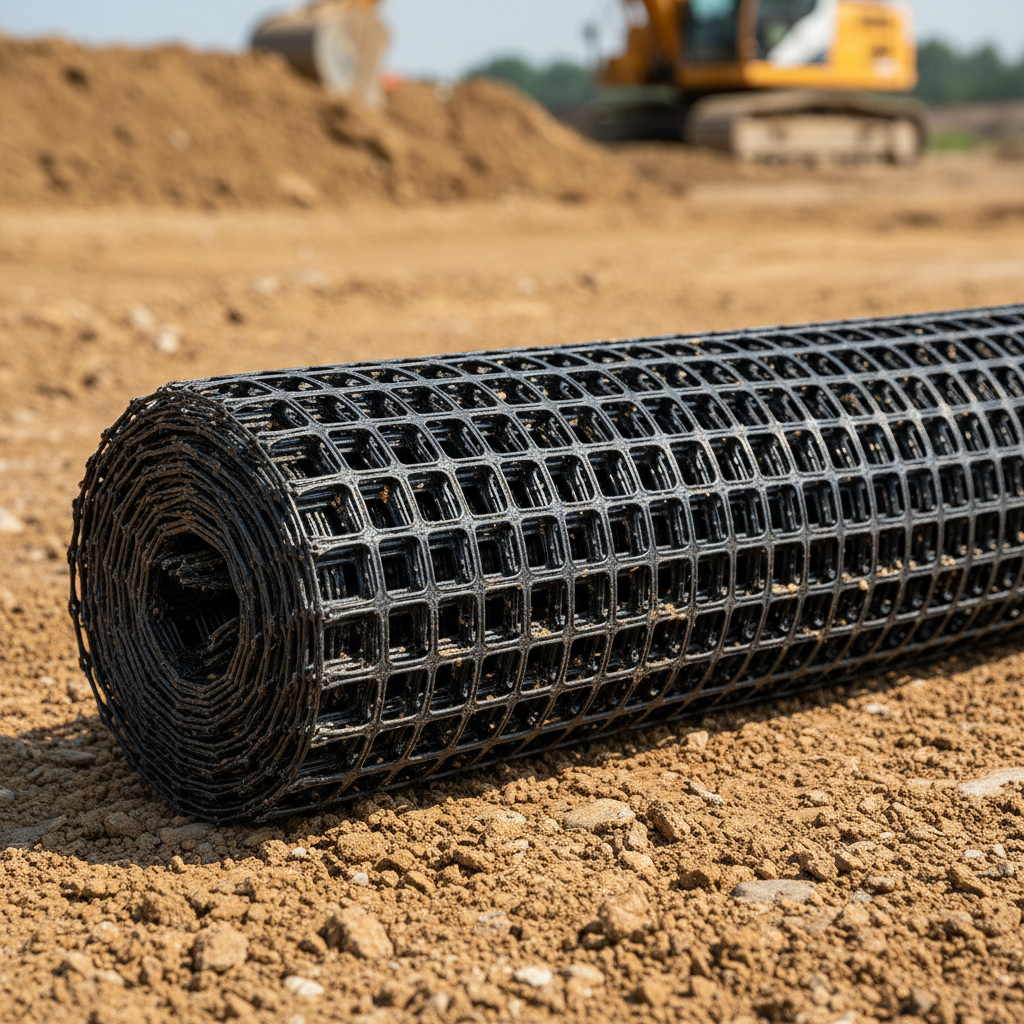

גיאוגרידים (Extensible)

רשתות פולימריות (HDPE/PET). גמישים יותר. עמידות כימית גבוהה. נוחים לפריסה בשטחים גדולים. החיכוך מושג ע"י כליאה (Interlocking) של החצץ ברשת.

תהליך הביצוע באתר

1. הכנת תשתית ויציקת בטון רזה (Leveling Pad): בסיס מפולס ומדויק להנחת השורה הראשונה.

2. הצבת שורת אלמנטים ראשונה: זהו השלב הקריטי ביותר לדיוק הקיר.

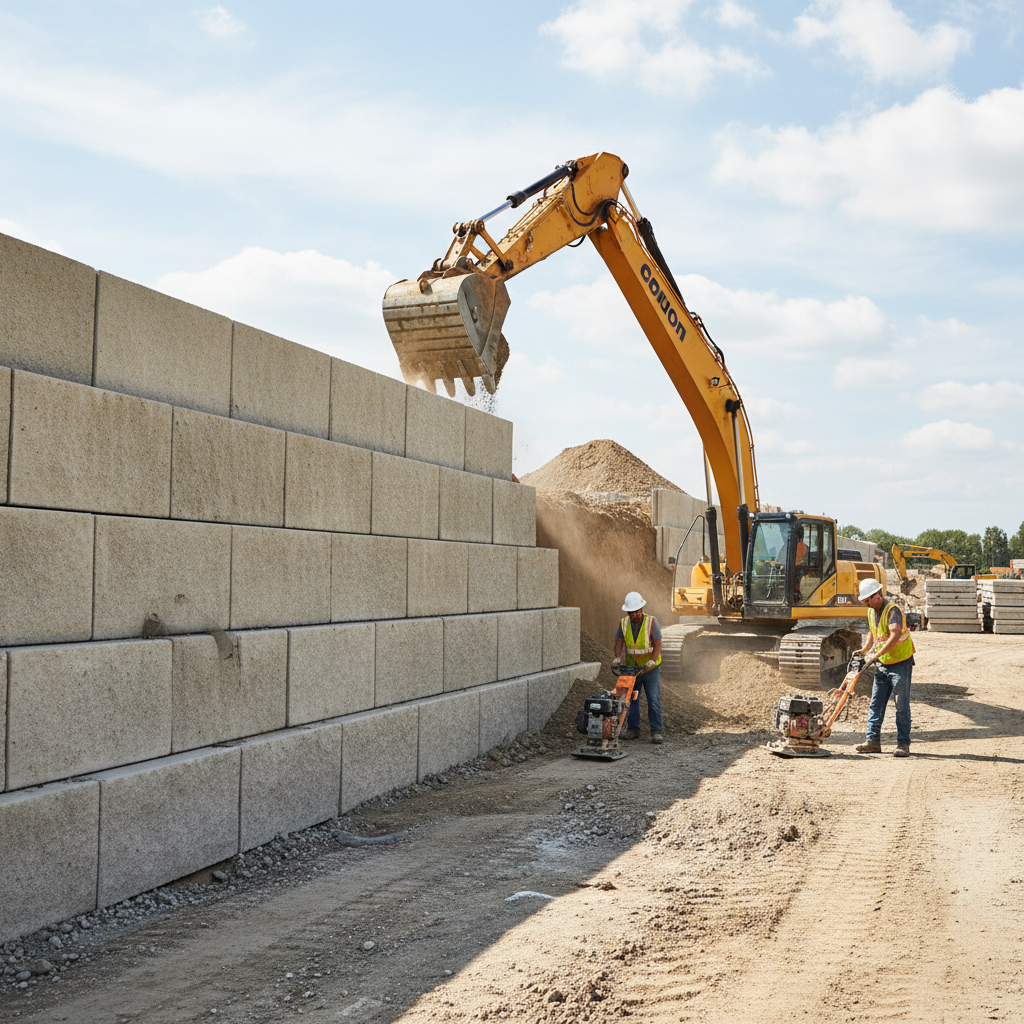

3. מילוי והידוק: מילוי שכבות קרקע (בד"כ 20-30 ס"מ) והידוק לצפיפות נדרשת.

4. הנחת שריון וחיבור: פריסת השריון על הקרקע המהודקת וחיבורו לאלמנט החזית.

בקרת אבטחת איכות (QA/QC)

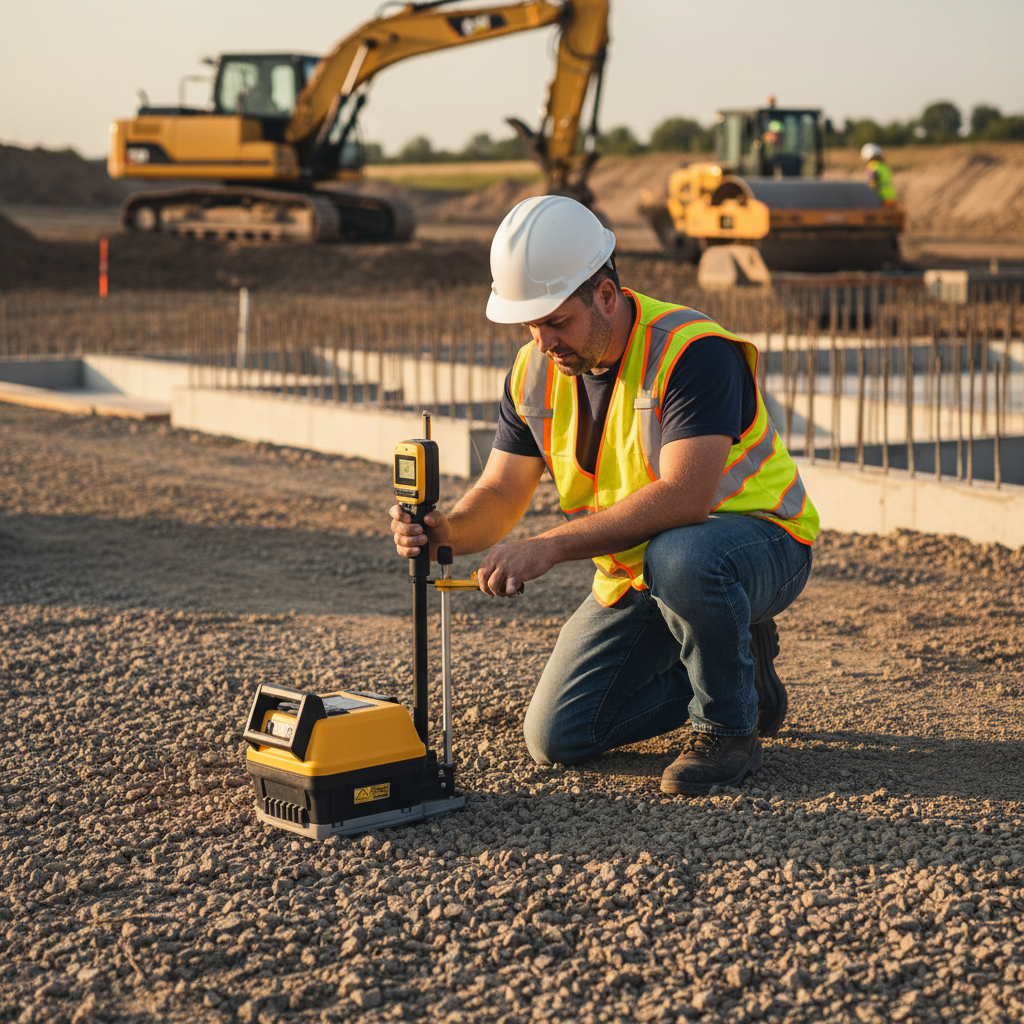

בדיקות צפיפות שדה

ביצוע בדיקות גרעיניות/קונוס חול בכל שכבת מילוי. דרישה אופיינית: 95% מודיפייד פרוקטור. חשיבות עליונה למניעת שקיעות.

חומרי מילוי (Select Fill)

בדיקות מעבדה לוודא תכונות: דירוג (גרנולרי), אינדקס פלסטיות (PI<6), אלקטרוכימיה (pH, התנגדות) למניעת קורוזיה.

גיאומטריה וסטיות

מדידת אנכיות (Plumbness) בסיום כל יום עבודה. מרווחי תפרים תקינים בין הפאנלים.

השוואת ביצועים: קירות MSE מול קירות בטון יצוק (Cantilever)

מסקנה: בקירות מעל גובה 3-4 מטרים, קירות MSE מציגים חיסכון של 30-50% בעלויות וקיצור משמעותי בלוחות זמנים.

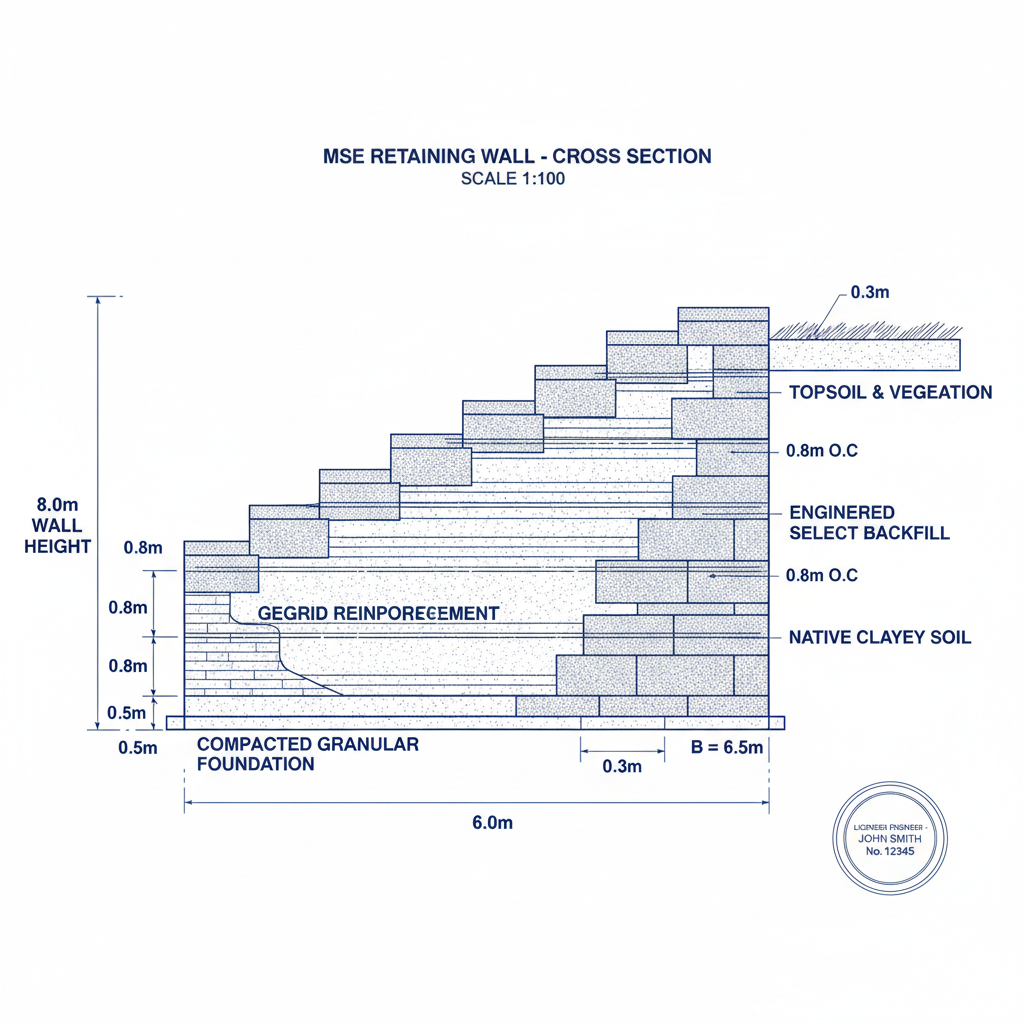

מקרה בוחן: קיר בגובה 8 מטר

נתוני קרקע ותכנון

גובה הקיר (H): 8.0 מטר

אורך שריון נדרש (L): 0.7H = 5.6 מטר

זווית חיכוך מילוי (φ): 34 מעלות

עומס תחבורה (Surcharge): 20 kN/m²

תוצאות תכנון: נבחרו פסי פלדה במרווח אנכי של 0.75 מ'. נבדקו מקדמי ביטחון החלקה (1.6) והתהפכות (2.2).

סיכום ומסקנות הנדסיות

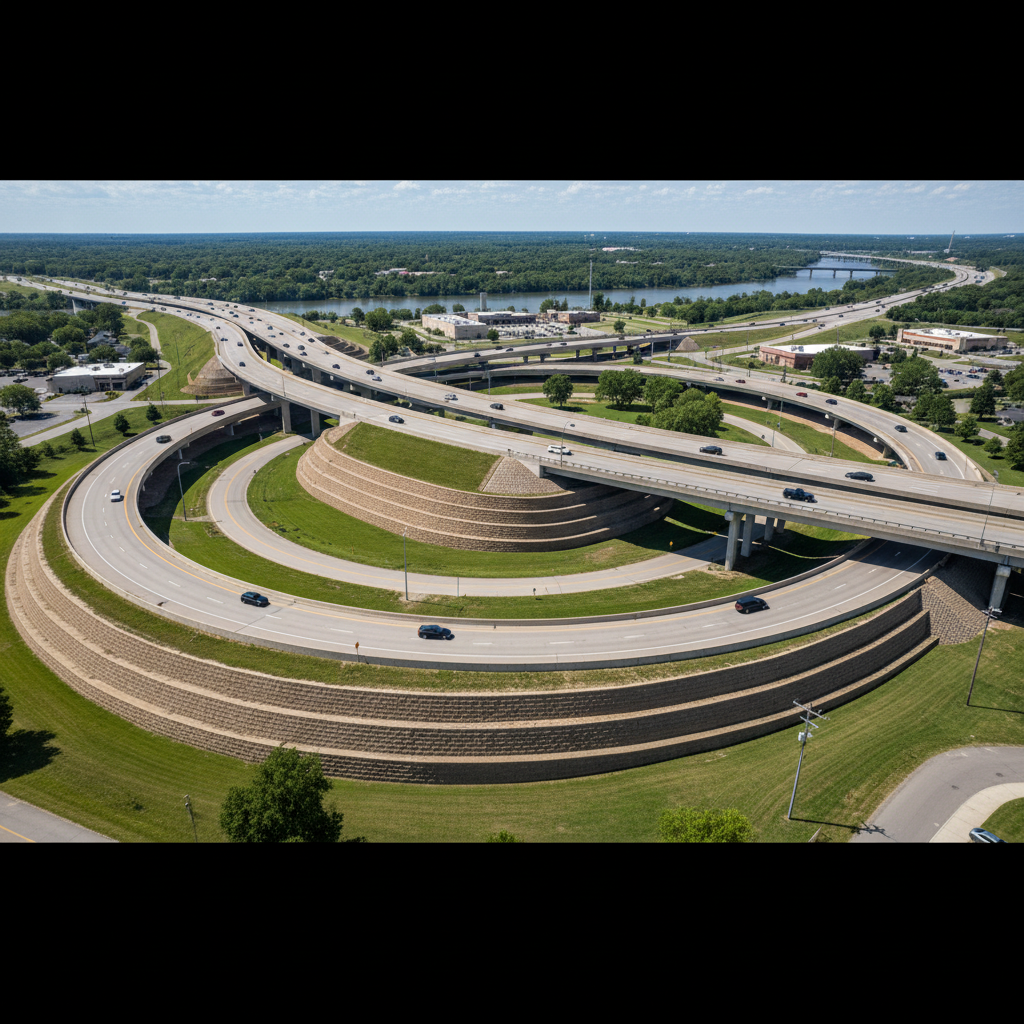

פתרון מודרני ויעיל: קירות MSE הם הסטנדרט כיום לתמיכת סוללות כבישים ומחלפים.

רגישות לביצוע: איכות המילוי וההידוק קריטית יותר מחוזק הפאנל עצמו.

גמישות: הפתרון המועדף לקרקעות עם צפי לשקיעות.
