Minikernkraftwerke: SMR Technik, Chancen & Risiken für DE

Gliederung

<li>1. Einleitung: Minikernkraftwerke</li><li>2. Status Quo: Deutschland vs. Weltweit</li><li>3. Definitionen: SMR & Mikroreaktoren</li><li>4. Technologische Funktionsweise</li><li>5. Funktionsprinzip SMR vs. Konventionell</li><li>6. Physikalische Grundlagen & Brennstoffe</li><li>7. Sicherheitssysteme & Kühlung</li><li>8. Vergleich: Standard AKW vs. Mini</li><li>9. Zeitplan & Realisierbarkeit</li><li>10. Atommüll & Sicherheit</li><li>11. Fazit & Diskussion</li>

Minikernkraftwerke: Energiewunder oder Utopie?

Eine kritische Analyse von SMRs und Mikroreaktoren für die Energieversorgung Deutschlands

Fachreferat Oberstufe | Physik/Politik

Status Quo: Deutschland vs. Weltweit

Deutschland: Ausstieg vollzogen am 15.04.2023. Fokus auf Erneuerbare Energien. Politische Debatte flackert durch SMR-Versprechen wieder auf.

International: Interesse an 'Small Modular Reactors' (SMR) wächst (z.B. USA, Kanada, UK, Frankreich). Hoffnungen: Klimaschutz & Versorgungssicherheit.

Definitionen: Was ist 'Mini'?

SMR (Small Modular Reactors)

Leistung: 50 – 300 MW (vgl. Groß-AKW: ~1400 MW). Modular vorgefertigt, vor Ort montiert ('Baukasten'). Ziel: Netzeinspeisung & Industrieprozesswärme.

Mikroreaktoren

Leistung: 1 – 20 MW. Vollständig transportabel (LKW/Container). Einsatz: Abgelegene Gebiete, Militärbasen, Einzelwerke (Inselbetrieb) - 'Atom-Batterie'.

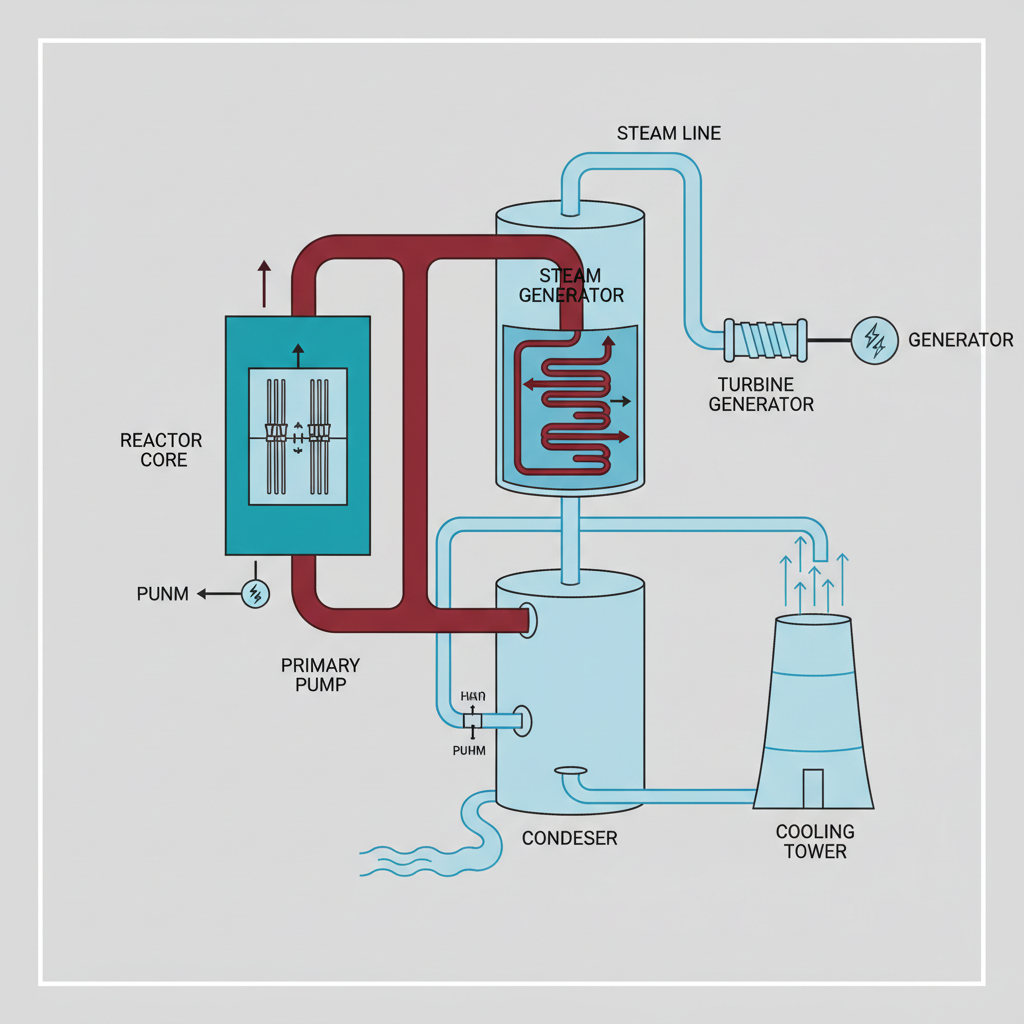

Funktionsweise eines Kernkraftwerks

Das Prinzip der Energieumwandlung

<li><b>Kernspaltung:</b> Spaltung von schweren Atomkernen (z. B. Uran-235) durch Neutronenbeschuss setzt Wärmeenergie frei.</li><li><b>Wärmeübertragung:</b> Ein Kühlmittel (meist Wasser) nimmt die Hitze auf.</li><li><b>Dampferzeugung:</b> Das erhitzte Kühlmittel erzeugt Dampf (direkt oder über Wärmetauscher).</li><li><b>Turbine & Generator:</b> Der Dampf treibt eine Turbine an, die mechanische Energie in elektrische Energie umwandelt.</li><li><b>Kühlung:</b> Restdampf wird im Kondensator verflüssigt und in den Kreislauf zurückgeführt.</li>

Technologie-Vergleich: Konventionell vs. SMR

Konventioneller Druckwasserreaktor

<b>Aufbau:</b> Getrennte Bauwerke für Reaktor, Dampferzeuger und Sicherheitssysteme. Großes Containment.<br><br><b>Kühlung:</b> Benötigt aktive Pumpen (Strombedarf!) zur Notkühlung.<br><br><b>Brennstoffwechsel:</b> Anlage muss heruntergefahren werden.<br><br><b>Sicherheit:</b> Redundante aktive Systeme notwendig.

Small Modular Reactor (SMR)

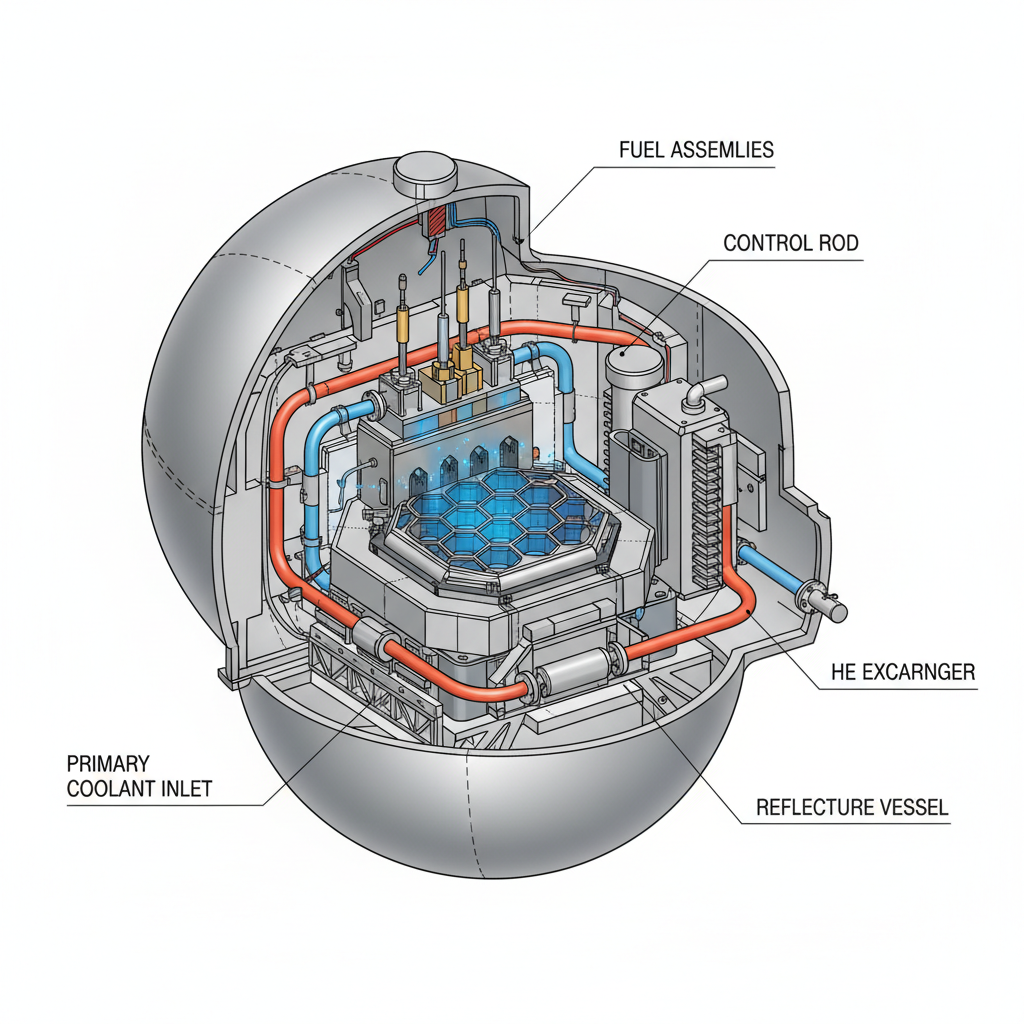

<b>Aufbau:</b> 'Integral-Design' – Reaktor, Dampferzeuger und Druckhalter oft in einem einzigen Modul verbaut.<br><br><b>Kühlung:</b> Oft passive Sicherheit (Naturkonvektion), keine Pumpen bei Notfall nötig.<br><br><b>Modularität:</b> Vorgefertigt, per LKW/Bahn transportierbar, vor Ort nur 'Plug & Play'.<br><br><b>Sicherheit:</b> 'Walk-away safety' beansprucht.

Brennstoffe & Physik im Detail

<li><b>Brennstoff:</b> Meist angereichertes Uran (U-235). SMR nutzen oft HALEU (High-Assay Low-Enriched Uranium) mit 5-20% Anreicherung (effizienter, aber teurer).</li><li><b>Moderator:</b> Bremst Neutronen ab, um Kettenreaktion zu ermöglichen (meist Wasser, Graphit oder Salz).</li><li><b>Salzschmelze-Reaktoren (MSR):</b> Moderne SMR-Konzepte nutzen flüssiges Salz statt Wasser (höhere Temperaturen, kein Hochdruck nötig, inhärent sicher).</li><li><b>Schnelle Reaktoren:</b> Können Atommüll als Brennstoff nutzen ('Transmutation').</li>

Vergleich: Groß - Klein - Winzig

<b>Leistung:</b> > 1000 MW<br><b>Bauzeit:</b> 10-15 Jahre<br><b>Kosten:</b> Extrem hoch (> 10 Mrd. €)<br><b>Kühlung:</b> Flusswasser / Kühlturm<br><b>Einsatz:</b> Grundlast für ganze Regionen<br><b>Notfallzone:</b> Großräumig (20-30km)

<b>Leistung:</b> 50 - 300 MW<br><b>Bauzeit:</b> 3-5 Jahre (Ziel)<br><b>Kosten:</b> Geringer pro Einheit (Skaleneffekte)<br><b>Kühlung:</b> Passive Luft/Wasser<br><b>Einsatz:</b> Ersatz für Kohlekraftwerke, Fernwärme<br><b>Notfallzone:</b> Werksgelände (Ziel)

<b>Leistung:</b> 1 - 20 MW<br><b>Bauzeit:</b> Tage (Anlieferung komplett)<br><b>Kosten:</b> Hoch pro kWh, Nische<br><b>Kühlung:</b> Wärmeleitung (Heatpipes)<br><b>Einsatz:</b> Militär, Minen, Inseln, Rechenzentren<br><b>Wartung:</b> Batterietausch alle 10 Jahre

Das technische Versprechen

Serienfertigung: Fabrikproduktion statt Baustelle senkt Kosten und Fehleranfälligkeit.

Passive Sicherheit: Natürliche physikalische Prozesse (Konvektion) sollen Kühlung auch ohne Strom garantieren.

Flexibilität: Lastfolgebetrieb zur Ergänzung schwankender Erneuerbarer Energien.

Wirtschaftlichkeit: Der Realitätscheck

SMR verlieren den Skaleneffekt (Economy of Scale). Um konkurrenzfähig zu sein, müssen tausende Einheiten identisch produziert werden ('Economy of Numbers'). Aktuelle Prognosen zeigen jedoch sehr hohe Gestehungskosten im Vergleich zu Erneuerbaren.

Zeitfaktor: Klimarettung zu spät?

Um die Klimaziele 2030 zu erreichen, kommen SMRs zu spät. Es gibt weltweit noch keine kommerzielle Serienfertigung.

2023

Deutschland: Ausstieg Atomkraft. Weltweit: Fast nur Papier-Projekte für SMR.

ca. 2030

Erste SMR-Pilotanlagen (z.B. Kanada, USA) gehen ans Netz. Zu spät für DE-Klimaziel 2030 (-65% CO2).

2035-2040

Mögliche kommerzielle Verfügbarkeit in Serie. Konkurrenz durch dann etablierte Speicher & EE enorm.

Risiken & Entsorgung

Dezentralisierung: Viele kleine Reaktoren bedeuten viele verteilte Atomstandorte. Erhöhter Schutzaufwand gegen Terror/Sabotage.

Atommüll: Auch SMR erzeugen hochradioaktive Abfälle. Das Endlagerproblem bleibt weltweit und in Deutschland ungelöst.

Proliferation: Bei weltweit exportierten Mikroreaktoren steigt die Gefahr, dass spaltbares Material in falsche Hände gerät.

Einsatzszenarien in Deutschland?

Industrie: Energieintensive Chemieparks könnten theoretisch SMRs für Prozesswärme & Strom nutzen (Inselbetrieb) und Netzentgelte sparen.

Realität: Bevölkerungsdichte in DE macht neue Standorte extrem schwierig (Abstandsregeln). Akzeptanz für 'Atomkraftwerk im Gewerbegebiet' ist fraglich.

Zusammenfassung: Pro & Contra

• Stetige, CO2-arme Grundlast<br>• Geringerer Flächenverbrauch als Wind/Solar<br>• Prozesswärme für Industrie<br>• 'Passive Sicherheit' reduziert Unfallrisiko

• Extrem hohe Kosten (teurer als EE)<br>• Technisch nicht vor 2030-35 verfügbar<br>• Atommüll-Problem ungelöst<br>• Proliferations- & Terrorrisiko bei vielen Standorten

Fazit: Ist das die Zukunft für uns?

Für Deutschland sind Minikernkraftwerke mittelfristig keine Option. Der Ausstieg ist gesetzlich fixiert, die Technologie kommt zu spät für die Klimaziele 2030 und ist ökonomisch teuer. International könnten sie für Länder ohne EE-Potenzial eine Nische füllen, bleiben aber eine Wette auf die Zukunft.

Quellen & Diskussion

1. Bundesamt für die Sicherheit der nuklearen Entsorgung (BASE): Gutachten zu SMR<br>2. Deutsches Institut für Wirtschaftsforschung (DIW): Atomkraft-Kosten<br>3. World Nuclear Association: SMR Projects Timeline<br>4. IPCC Report: Mitigation of Climate Change
