הסוואה רב-ספקטרלית: הנדסת חומרים מרוכבים וטקסטיל

סקירה הנדסית על טקסטיל פוטוכרומי, בליעת רדאר וניהול חתימה תרמית במערכות הסוואה צבאיות מתקדמות.

#multispectral-camouflage#military-engineering#photochromism#radar-absorption#thermal-management#materials-science
Watch
Pitch
Split screen image: Left side shows a tactical figure blending into a forest environment, Right side shows a high-magnification scanning electron microscope (SEM) close-up of woven synthetic fibers, realistic, high definition, blue and white technical overlay style

טקסטיל פוטוכרומי ומערכות הסוואה רב-ספקטרליות

מבט הנדסי על חומרים מרוכבים לשימושים צבאיים: אינטגרציה של אופטיקה, תרמודינמיקה וחומרים.

Made byBobr AI

אתגר החומר: הספקטרום האלקטרומגנטי

  • UV-VIS-NIR: העין האנושית וחיישנים אופטיים. דורש התאמת צבע וטיפול ב'קצה האדום' (Red Edge).
  • תרמי (MWIR/LWIR): מצלמות חום המזהות פליטת גוף שחור. דורש מניפולציה על ה-Emissivity.
  • רדאר (GHz): גלי רדיו אקטיביים. דורש בליעה והנחתה (Attenuation) באמצעות חומרים מוליכים.
האתגר: הקונפליקט ההנדסי: חומר שצריך לבלוע ברדאר, אך לשקף ב-NIR ולבודד משמעותית בתרמי.
Chart
Made byBobr AI

הנדסת המבנה: טקסטיל כחומר מרוכב

01. Matrix

המטריצה (Matrix): פולימרים סינתטיים (PA/PET) לחוזק מכאני.

02. Macro-Structure

מבנה 3D: רב-שכבתי. Incised Leaves לחיקוי נפח + Mesh לנשיאת עומס.

03. Active Layer

Fillers & Coatings: ננו-חלקיקי פחמן/מתכת למוליכות (רדאר) וצבענים פוטוכרומיים.

3D cross-section diagram of a technical composite fabric, showing 3 distinct layers: a mesh base layer, a conductive middle coating layer, and a top textured layer with cut leaf shapes. clean vectors, engineering style, white background
Made byBobr AI

פוטוכרומיזם: מנגנון השינוי המולקולרי

Spiropyrans (SP) ↔ Merocyanine (MC)

Chemical diagram showing Spiropyran molecule isomerizing into Merocyanine under UV light. Two molecular structures connected by an arrow labeled 'UV Light', depicting ring-opening mechanism. Scientific illustration, clean logic lines, white background
  • מצב יסוד (SP): המולקולה סגורה ושקופה (Leuco form).
  • שבירת סימטריה (Isomerization): קרינת UV גורמת לשבירת הקשר C-O.
  • מצב מעורר (MC): המבנה הפתוח הוא בולע אור בתחום הנראה (כחול/ירוק) עקב קוניוגציה.
יישום הנדסי: התאמה אוטונומית לרמת הקרינה ללא צורך במקור מתח חיצוני.
Made byBobr AI

ניהול אנרגיה: מעבר לאור הנראה (NIR & Radar)

בליעת רדאר (RAM)

בליעת רדאר (RAM): שימוש בטקסטיל מצופה פולימרים מוליכים. המרת אנרגיית הגל לחום (Joule Heating) והנחתה של 10-15 dB.

Solar Loading וניהול תרמי

פיגמנטים קרים (Cool IR): פיגמנטים כהים בנראות, אך מחזירים >60% ב-NIR. מונעים חימום שמש (Solar Loading) של כ-10-15°C.

Chart
Made byBobr AI

אפיון ובדיקות מעבדה (Test Methods)

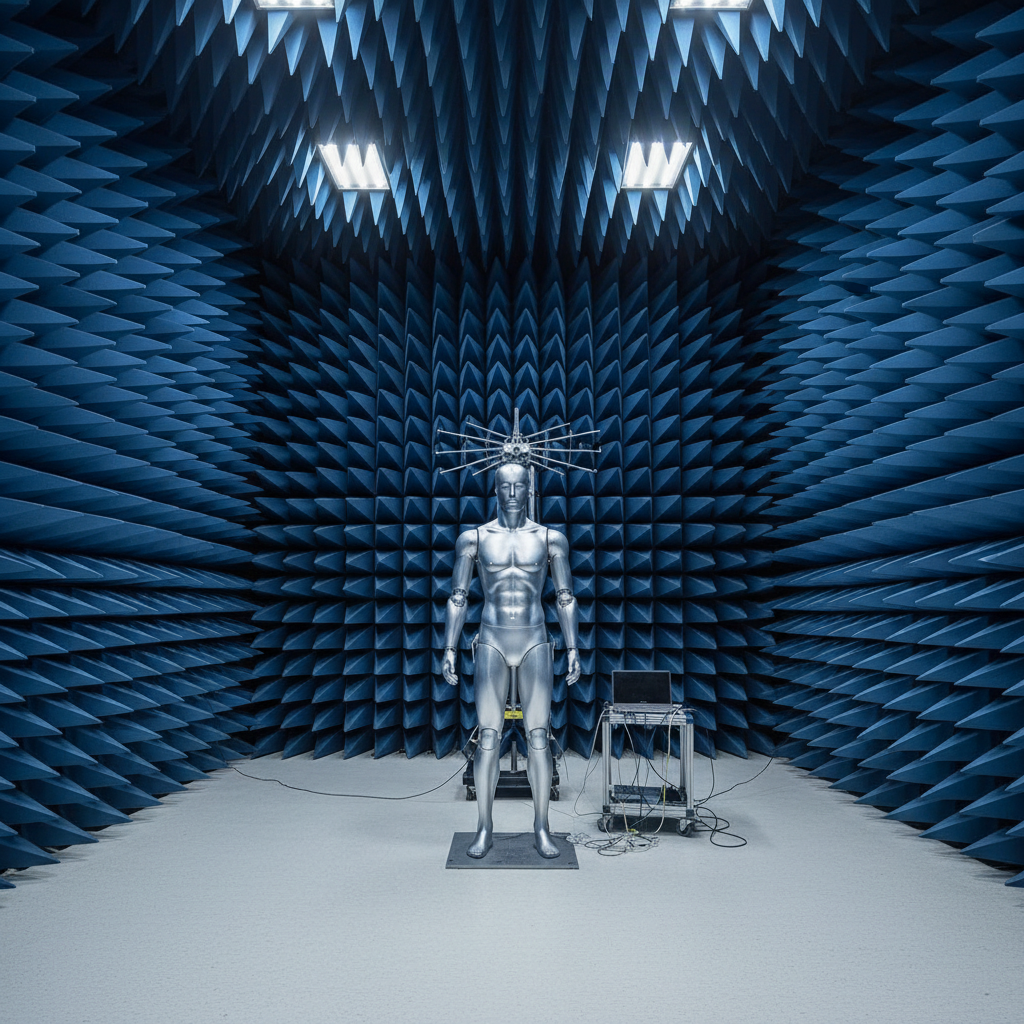

Inside a Radio Frequency Anechoic Chamber, walls lined with blue foam pyramidal absorbers, a test mannequin in the center. Professional photography, engineering lab setting

01. אופטיקה

ספקטרורדיומטר (Spectroradiometer): מדידת רפלקטנס (300-2500nm).

02. אלקטרומגנטיות

תא רדאר (Anechoic Chamber): חדר מבודד RF למדידת החזרי גלים נקיים (RCS).

03. סביבה

Environmental Simulator: שמש מלאכותית ומנהרת רוח לבדיקת עמידות צבע ו-Solar Loading.

Made byBobr AI

ניתוח נתונים: חתימה ספקטרלית (Vegetation Match)

Chart

תובנה הנדסית: תופעת ה-'Red Edge': כלורופיל בולע באדום (680nm) ופולט ב-NIR (~750nm). בד רגיל נראה ירוק בעין, אך כהה ('מת') בחיישן NIR. בד מהונדס מחקה את העלייה החדה ברפלקטנס.

Made byBobr AI

ניתוח נתונים: התחממות סולארית (Solar Loading)

נתוני ניסוי (1KW/m²): שימוש בפיגמנטים 'קרים' מצמצם את הדלתא התרמית (ΔT) מול הסביבה. בד רגיל עשוי להגיע ל-70°C, בעוד בד מהונדס נשאר מתחת ל-40°C, מה שמקטין דרמטית את טווח הגילוי במצלמות תרמיות.

הקשר לחתימה תרמית:

P(radiated) = ε⋅σ⋅T⁴

הקטנת T היא הגורם המשפיע ביותר.

Chart
Made byBobr AI

תעשייה ויישומים: Case Studies

Conceptual product shot of a high-tech textile swatch with hexagonal texture, partly transparent, partly opaque, illuminated by sci-fi lighting. Neutral background. Product design style.

אריגים דינמיים

Adaptive Fabrics: חברות כמו Ametrine מפתחות בדים המשנים את מקדם ההעברה שלהם.

עמידות ותקינה

תקינה (Mil-Spec): התאמה לתקנים מחמירים של כביסה ושחיקה מכאנית תוך שמירה על תכונות ספקטרליות.

גיאומטריה מתקדמת

Multispectral Scrims: רשתות תלת-מימדיות המפזרות אנרגיה לכל הכיוונים למניעת Glint (החזר מראתי).

Made byBobr AI
Futuristic biomimetic material concept: A surface consisting of robotic nanomaterial scales changing colors, mimicking a chameleon texture. Sci-fi engineering aesthetic, clean lighting, high detail.

סיכום ומבט לעתיד

  • אינטגרציה: הנדסה רב-תחומית: השילוב הקריטי בין כימיה (פוטוכרומיזם), פיזיקה (רדאר/תרמי) ומכניקה (חוזק סיב).
  • העתיד ביו-מימטי: הדור הבא (Biomimicry): מעבר מהסוואה 'פסיבית' (סטטית) להסוואה 'אקטיבית' מלאה – חיקוי עור הזיקית באמצעות ננו-חלקיקים המגיבים למתח חשמלי או טמפרטורה בזמן אמת.
