BADGE MULTIFONCTIONS

Solution de Gestion des Accès pour Lycée

Made by

Questions Grand Oral

Site Web & Données personnelles

Comment les technologies numériques peuvent-elles simplifier la gestion d'un lycée ?

Problèmes actuels : systèmes multiples, gestion compliquée
Solution : badge unique, centralisation des données
Rôle du site web : interface admin, consultation, gestion élèves
Avantages : gain de temps, meilleure organisation
Limites : dépendance au numérique, pannes, RGPD

Quels sont les enjeux liés à la collecte des données personnelles ?

Données collectées : identité, horaires, services utilisés
Utilité : gestion admin, sécurité, organisation
Risques : piratage, utilisation abusive
Protection : RGPD, sécurisation, contrôle d'accès
Équilibre : innovation vs vie privée

Made by

Questions Grand Oral

RFID & Objets connectés

Comment les objets connectés transforment-ils notre société ?

Définition : objets communiquant via internet
Exemple projet : badge RFID → système informatique
Avantages : automatisation, gain de temps
Applications : transports, santé, entreprises, écoles
Limites : sécurité, coût, dépendance

Comment la RFID change-t-elle l'accès aux services ?

Avant : clés physiques, cartes multiples
Aujourd'hui : badges, sans contact, smartphones
Exemple projet : un badge pour tous les services du lycée
Avantages : simplicité, rapidité, centralisation
Éthique : traçabilité, vie privée, sécurité

Made by

PLANNING DU PROJET

Calendrier Prévisionnel et Jalons Clés

Phase Réalisation

Statut En cours

Vue d'ensemble chronologique des tâches et livrables majeurs.

Made by

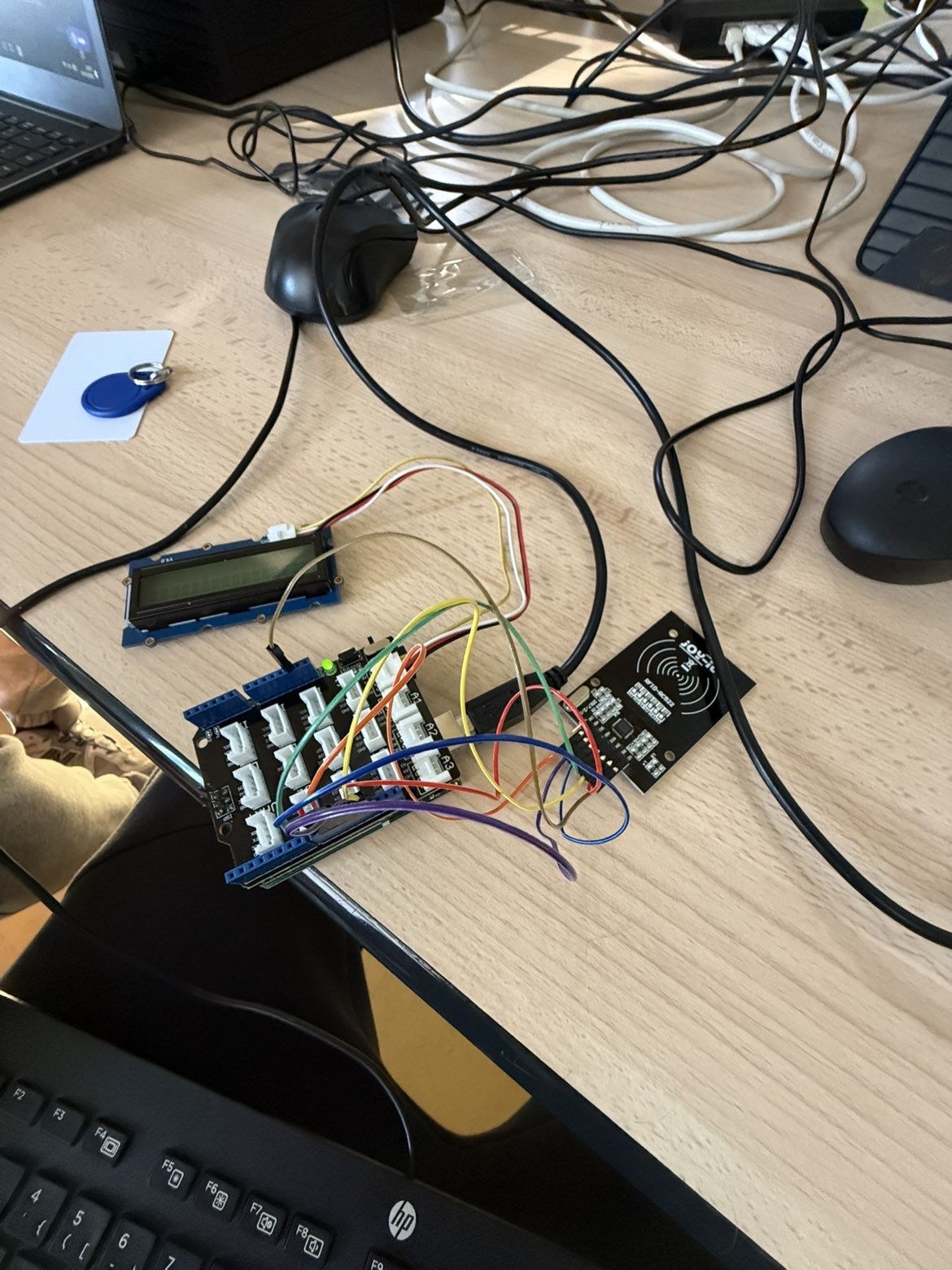

MONTAGE


            > Montage Arduino + Module RFID RC522 + Écran LCD RGB


Made by

CODE ARDUINO

Arduino C++

main.ino — Badge RFID Arduino

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
#include <Wire.h>        // Bibliothèque I2C (LCD)
#include <SPI.h>         // Bibliothèque SPI (RFID)
#include <MFRC522.h>     // Bibliothèque lecteur RFID RC522
#include "rgb_lcd.h"     // Bibliothèque écran LCD RGB

// ---- PINS ----
#define SS_PIN    10     // Pin SDA (SS) du module RFID
#define RST_PIN   9      // Pin RESET du module RFID

MFRC522 mfrc522(SS_PIN, RST_PIN); // Objet RFID avec ses pins
rgb_lcd lcd;                      // Objet écran LCD

// ---- SETUP ----
void setup() {                   // Exécutée une fois au démarrage
  Serial.begin(9600);           // Communication série avec le PC

  lcd.begin(16, 2);             // LCD 16 colonnes, 2 lignes
  lcd.setRGB(0, 0, 255);        // Couleur bleue (démarrage)
  lcd.setCursor(0, 0);          // Curseur début ligne 1
  lcd.print("  Systeme RFID  "); // Titre du système
  lcd.setCursor(0, 1);          // Curseur ligne 2
  lcd.print("  Initialise... "); // Message d'initialisation
  delay(1500);                  // Pause pour lire

  SPI.begin();                  // Initialise la communication SPI
  mfrc522.PCD_Init();           // Initialise le module RFID

  lcd.clear();                  // Efface l'écran LCD
  lcd.setRGB(255, 165, 0);      // Couleur orange (attente PC)
  lcd.setCursor(0, 0);          // Position curseur ligne 1
  lcd.print("Attente PC...   "); // Affiche message attente
  lcd.setCursor(0, 1);          // Position ligne 2
  lcd.print("                "); // Ligne vide

  unsigned long t = millis();   // Sauvegarde le temps actuel
  while (millis() - t < 5000) { // Boucle max 5 secondes
    if (Serial.available()) {   // Si message du PC
      String msg = Serial.readStringUntil('\n'); // Lit le message
      msg.trim();               // Supprime espaces/retours
      if (msg == "READY") break; // PC prêt → sort boucle
    }
  }
  afficherPret();               // Affiche écran 'prêt'
}
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
// ---- LOOP ----
void loop() {                   // Fonction exécutée en boucle
  if (Serial.available()) {     // Si message du PC
    String reponse = Serial.readStringUntil('\n'); // Lit réponse
    reponse.trim();             // Nettoie le texte
    if (reponse == "GRANTED") { // Accès autorisé
      afficherAutorise();       // Appelle fonction autorisé
    } else if (reponse == "DENIED") { // Accès refusé
      afficherRefuse();         // Appelle fonction refus
    } else if (reponse == "READY") { // Remise à zéro
      afficherPret();           // Retour écran d'attente
    }
  }
  if (!mfrc522.PICC_IsNewCardPresent()) return; // Aucun badge → quitte
  if (!mfrc522.PICC_ReadCardSerial()) return;   // Lecture échoue → quitte

  String uid = "";             // Variable pour l'UID du badge
  for (byte i = 0; i < mfrc522.uid.size; i++) { // Parcourt l'UID
    if (mfrc522.uid.uidByte[i] < 0x10) uid += "0"; // Ajoute 0 si besoin
    uid += String(mfrc522.uid.uidByte[i], HEX);    // Convertit en HEX
  }
  uid.toUpperCase();           // Met l'UID en majuscules

  lcd.clear();                 // Efface l'écran
  lcd.setRGB(255, 255, 0);     // Jaune = lecture en cours
  lcd.setCursor(0, 0);         // Position ligne 1
  lcd.print("Scan badge...   "); // Message de scan
  lcd.setCursor(0, 1);         // Position ligne 2
  lcd.print(uid);              // Affiche l'UID

  Serial.println("SCAN:" + uid + ":porte"); // Envoie UID au PC

  mfrc522.PICC_HaltA();        // Stop communication carte
  mfrc522.PCD_StopCrypto1();   // Stop chiffrement RFID
  delay(500);                  // Pause anti-double lecture
}

// ---- AFFICHAGE ----
void afficherPret() {          // Écran 'prêt'
  lcd.clear();                 // Efface l'écran
  lcd.setRGB(0, 100, 255);     // Couleur bleu
  lcd.setCursor(0, 0);         // Ligne 1
  lcd.print("  Pret - Badge  "); // Message principal
  lcd.setCursor(0, 1);         // Ligne 2
  lcd.print(" Approchez svp "); // Instruction utilisateur
}
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
void afficherAutorise() {      // Accès autorisé
  lcd.clear();                 // Efface l'écran
  lcd.setRGB(0, 255, 0);       // Couleur verte
  lcd.setCursor(0, 0);         // Ligne 1
  lcd.print("  ACCES AUTORIS "); // Message succès
  lcd.setCursor(0, 1);         // Ligne 2
  lcd.print("  Bienvenue !   "); // Message accueil

  delay(1500);                 // Pause pour lecture

  afficherPret();              // Retour écran d'attente
}

void afficherRefuse() {        // Accès refusé
  lcd.clear();                 // Efface l'écran
  lcd.setRGB(255, 0, 0);       // Couleur rouge
  lcd.setCursor(0, 0);         // Ligne 1
  lcd.print("  ACCES REFUSE  "); // Message refus
  lcd.setCursor(0, 1);         // Ligne 2
  lcd.print(" Badge inconnu  "); // Explication

  delay(1500);                 // Pause

  afficherPret();              // Retour état initial
}

Made by

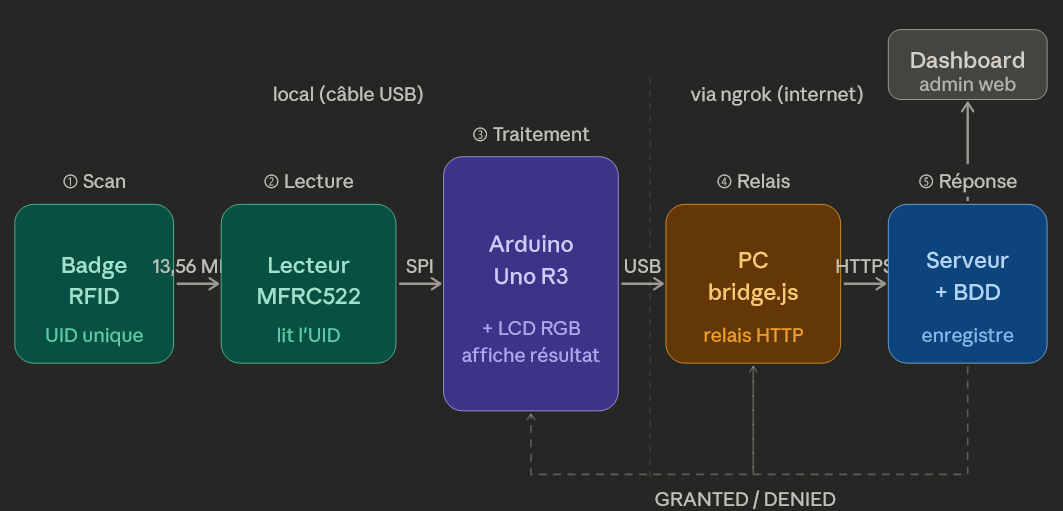

Chaîne d'information

De la lecture du badge à l'enregistrement en base de données via internet

Made by

Site WEB

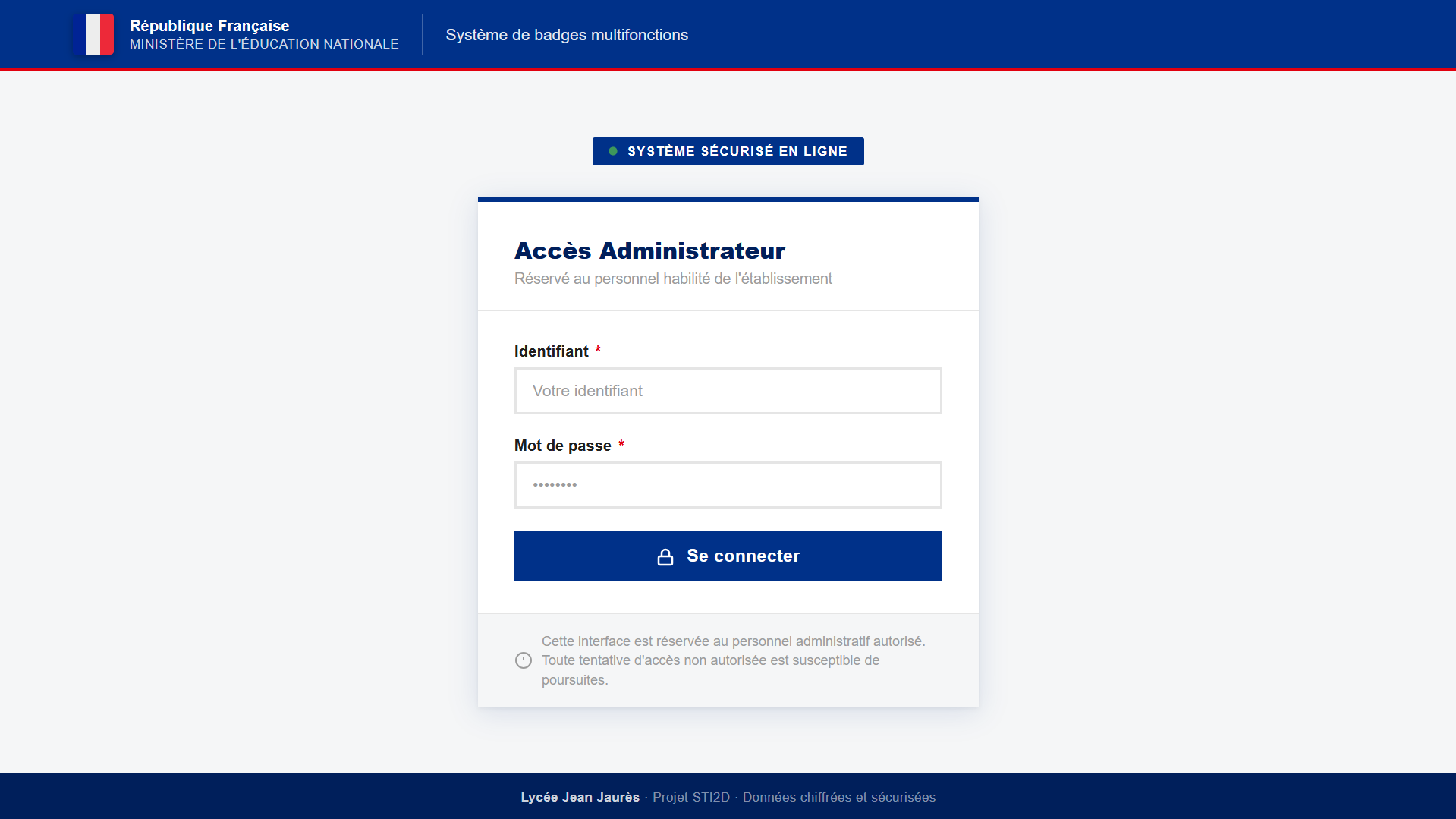

Page de connexion administrateur

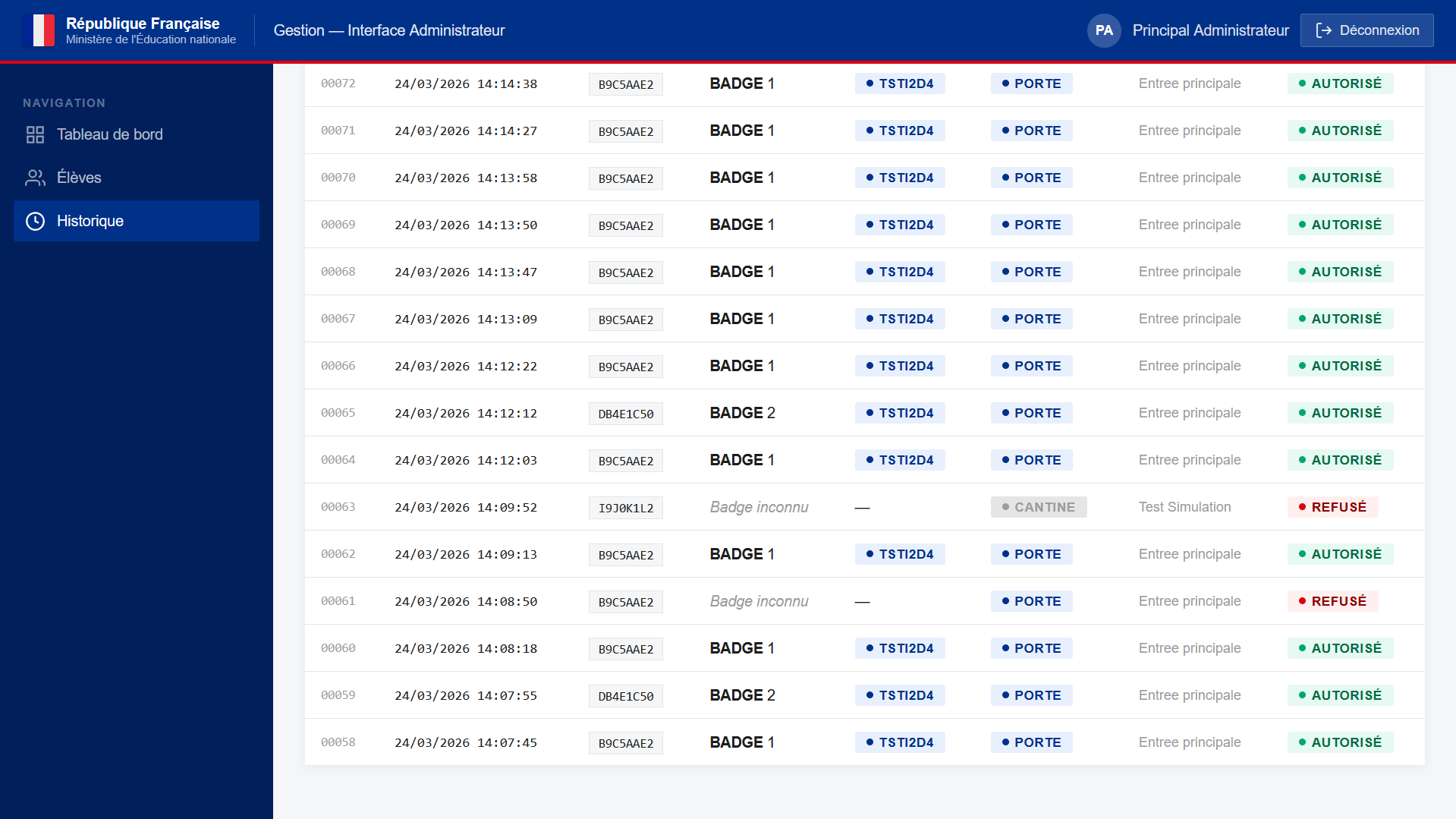

Interface de gestion — Historique des accès

Interface web sécurisée — Gestion et suivi des accès en temps réel

Made by

DIAGRAMME D'EXIGENCES

Analyse Fonctionnelle du Système

Made by

RÉPARTITION DES TÂCHES

Organisation et rôles par spécialité

SIN

• Création du site web
• Création et gestion de la BDD
• Interface administrateur

SIN 2

• Programmation RFID
• Identification des élèves
• Transmission des données

EE

• Alimentation du système
• Gestion de l’énergie
• Sécurisation électrique

Objectif Répartir le travail selon les spécialités pour optimiser l’efficacité du projet.

Made by

CONTEXTE

Dans un lycée, l’accès aux bâtiments, l’ouverture des casiers et l’identification à la cantine sont gérés par des systèmes différents. Cette organisation complique la gestion administrative et le suivi des élèves.

Le développement des technologies numériques permet aujourd’hui de centraliser ces services grâce à un système unique utilisant la technologie RFID et relié à une interface web permettant l’enregistrement et la consultation des données.

OBJECTIF

Simplifier et centraliser la gestion des accès grâce à un badge multifonctions connecté.

Made by

DIAGRAMME DE CONTEXTE

SYSTEM ARCHITECTURE // CONTEXT DIAGRAM

Made by

Diagramme de cas d’utilisation

Made by
