Projet ScanShield : Contrôle d'Accès Scolaire RFID

Projet ScanShield

SCANSHIELD

TSTI2D_4

1/14

CONTEXTE

Permettre d'aider le personnel éducatif à gérer des entrées sécurisés et à faciliter l'entrée pour les élèves avec un système d'oubli de code.

2/14

SOMMAIRE

RÉPARTITION DES TÂCHES

ASPECT ENVIRONNEMENTAL

Planning

Use Case

Diagramme Requirements

Chaîne d'information


Code

Questions du GO

3/14

RÉPARTITION

DES TÂCHES

Wassim :

Identifier les élèves rentrant et scanner leur badges respectifs.

Oualid :

Faire un digicode permettant à l'élève ayant oublié son badge d'entrer son code à la place

4/14

ASPECT<br/>ENVIRONNEMENTAL

Consomme peu d'énergie il est donc à considérer énergétiquement et facile à entretenir.

Cela facilite la charge de travail lié au personnel éducatif et facilite également l'entrée au lycée.

L'achat d'un scanner n'est pas coûteuse, il apportera des changements qualitatifs au sein du lycée tout en ayant une carte réutilisable sur les 3 ans de scolarité.

5/14

PLANNING

6/14

USE CASE

7/14

ScanShield

Eleve

Scanner

Digicode

Identifier les élèves

Identifier si oublie carte

Autoriser ou refuser l'accès

DIAGRAMME REQUIREMENTS

8/14

1.0

Le système devra scanner chaque élève

2.0

Permettre à l'élève d'accéder au lycée si oubli de carte

1.1

Identifier chaque carte

1.2

Autoriser ou refuser l'accès au lycée

3.0

Doit être efficace énergétiquement et capable de tenir longtemps

4.0

Faire gagner du temps au personnel tout en améliorant la sécurité

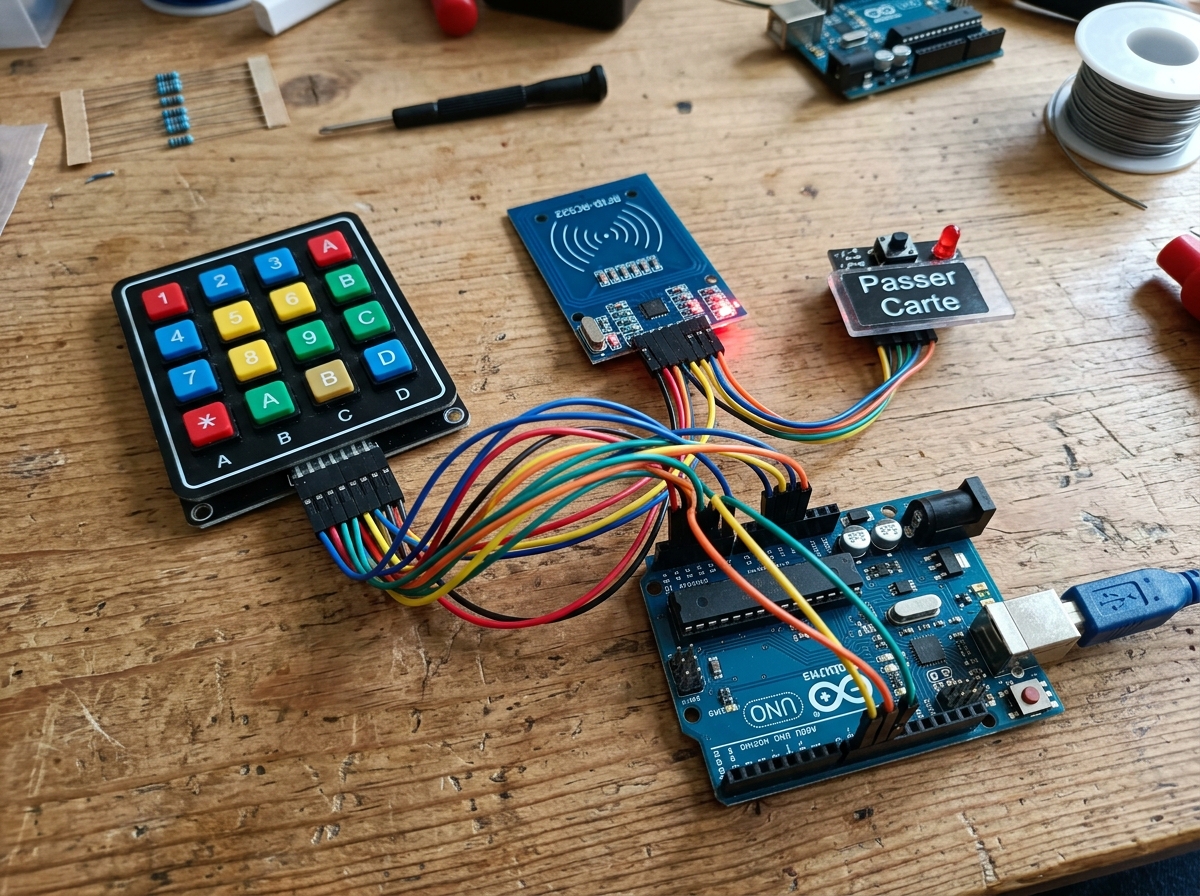

CHAÎNE D'INFORMATION

Grandeurs physiques :

Acquérir :

Digicode<br>Lecteur RFID

Signal électrique

Traiter :

Arduino

Signal numérique

Communiquer :

Afficheur LCD

Envoie vers chaîne d'énergie

9/14


10/14

CODE

11/14

#include &lt;SPI.h&gt; #include &lt;MFRC522.h&gt; #include &lt;Keypad.h&gt; #include &lt;Wire.h&gt; #include "rgb_lcd.h" MFRC522 mfrc522(10, 9); rgb_lcd lcd; const byte ROWS = 4; const byte COLS = 4; char keys[ROWS][COLS] = { {'1','2','3','A'}, {'4','5','6','B'}, {'7','8','9','C'}, {'*','0','#','D'} }; byte rowPins[ROWS] = {9, 8, 7, 6}; byte colPins[COLS] = {5, 4, 3, 2}; Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS); byte uids[][4] = { {0xDE, 0xAD, 0xBE, 0xEF}, {0xCA, 0xFE, 0xBA, 0xBE} }; String codes[] = { "1234", "5678" }; int ids[] = {1, 2}; bool attenteID = true; bool attCode = false; String currentCode = ""; int badgeIndex = -1; void setup() { SPI.begin(); mfrc522.PCD_Init(); lcd.begin(16, 2); lcd.setRGB(255, 255, 255); lcd.print("Init Shield..."); delay(1000); lcd.clear(); lcd.print("Presentez badge"); }

void loop() { char key = keypad.getKey(); if (key == '#') { attenteID = true; attCode = false; currentCode = ""; badgeIndex = -1; lcd.clear(); lcd.setRGB(255, 255, 255); lcd.print("Presentez badge"); return; } if (attenteID) { if (mfrc522.PICC_IsNewCardPresent() &amp;&amp; mfrc522.PICC_ReadCardSerial()) { gestionSaisie(); // Update UI for (int i = 0; i &lt; 2; i++) { if (checkUID(mfrc522.uid.uidByte, uids[i])) { badgeIndex = i; break; } } if (badgeIndex != -1) { attenteID = false; attCode = true; lcd.clear(); lcd.setRGB(0, 0, 255); // Blue lcd.print("Code PIN:"); } } } if (attCode &amp;&amp; key) { currentCode += key; lcd.setCursor(0, 1); lcd.print(currentCode); if (currentCode.length() == 4) { if (currentCode == codes[badgeIndex]) { lcd.clear(); lcd.setRGB(0, 255, 0); // Green lcd.print("Acces autorise"); } else { lcd.clear(); lcd.setRGB(255, 0, 0); // Red lcd.print("Code incorrect"); } delay(3000); setup(); // System reset } } }

CODE (FIN)

12/14

delay(2000); resetSystem(); return; } if (!mfrc522.PICC_IsNewCardPresent() || !mfrc522.PICC_ReadCardSerial()) return; lcd.clear(); bool ok = false; for(byte i=0; i<NUM_BADGES; i++) { if(compareUID(mfrc522.uid.uidByte, badges[i])) { ok = true; break; } } if (ok) { lcd.print("Acces autorise"); lcd.setRGB(0, 255, 0); } else { lcd.print("Carte refusee"); lcd.setRGB(255, 0, 0); } delay(2000); resetAffichage(); } void gestionSaisie(char key, String &s, bool masque) { // Fonction de gestion des saisies au clavier matriciel

attenteID = 0; attenteCode = 0; idSaisi = codeSaisi = codeCorrect = ""; badgeIndex = -1; resetAffichage(); } } void resetAffichage() { lcd.clear(); lcd.setRGB(0, 0, 255); lcd.print("Passer carte"); } boolean compareUID(byte *a, byte *b) { for(byte i=0; i<4; i++) { if(a[i] != b[i]) return 0; } return 1; } void resetSystem() { // Reinitialisation du microcontroleur }

QUESTIONS DU GO

De quelle manière un système automatisé peut-il être fiable avec des capteurs imparfaits ?

Capteur jamais parfaits, plusieurs sources d'informations, Vérification et refus si doute.

A quel point peut-on simplifier un système de sécurité sans le rendre vulnérable ?

Simplifier améliore la fiabilité, Ne pas trop simplifier, limiter le système et vérifier.

13/14
