Электроусилитель руля (ЭУР): устройство и принцип работы

Электроусилитель рулевого управления

Принцип работы, устройство и преимущества современной системы EPS

Что такое ЭУР (EPS)?

Электромеханический усилитель рулевого управления (Electric Power Steering) — это система, использующая отдельный электродвигатель для создания дополнительного усилия на рулевом механизме. В отличие от гидравлики, ЭУР работает только в момент поворота руля.

Эволюция систем помощи

Механическое управление: Прямая связь без усилителей (тяжелое руление на месте).

ГУР (HPS): Гидравлический усилитель с насосом, работающим от ДВС. Постоянный отбор мощности.

ЭГУР (EHPS): Электрогидравлический гибрид, где насос приводится электромотором.

ЭУР (EPS): Полностью электрическая система. Стандарт современных автомобилей.

Ключевые преимущества ЭУР

Главное преимущество — экономичность: мотор включается только при вращении руля, что экономит до 0.4 л топлива на 100 км. Также система позволяет гибко настраивать усилие в зависимости от скорости автомобиля (легкий руль на парковке, 'тяжелый' на трассе).

Устройство системы (Компоненты)

Электродвигатель (асинхронный или постоянного тока).

Датчик крутящего момента (торсионного типа) — измеряет усилие водителя.

Датчик положения ротора / угла поворота руля.

Электронный блок управления (ЭБУ) — 'мозг' системы.

Принцип действия

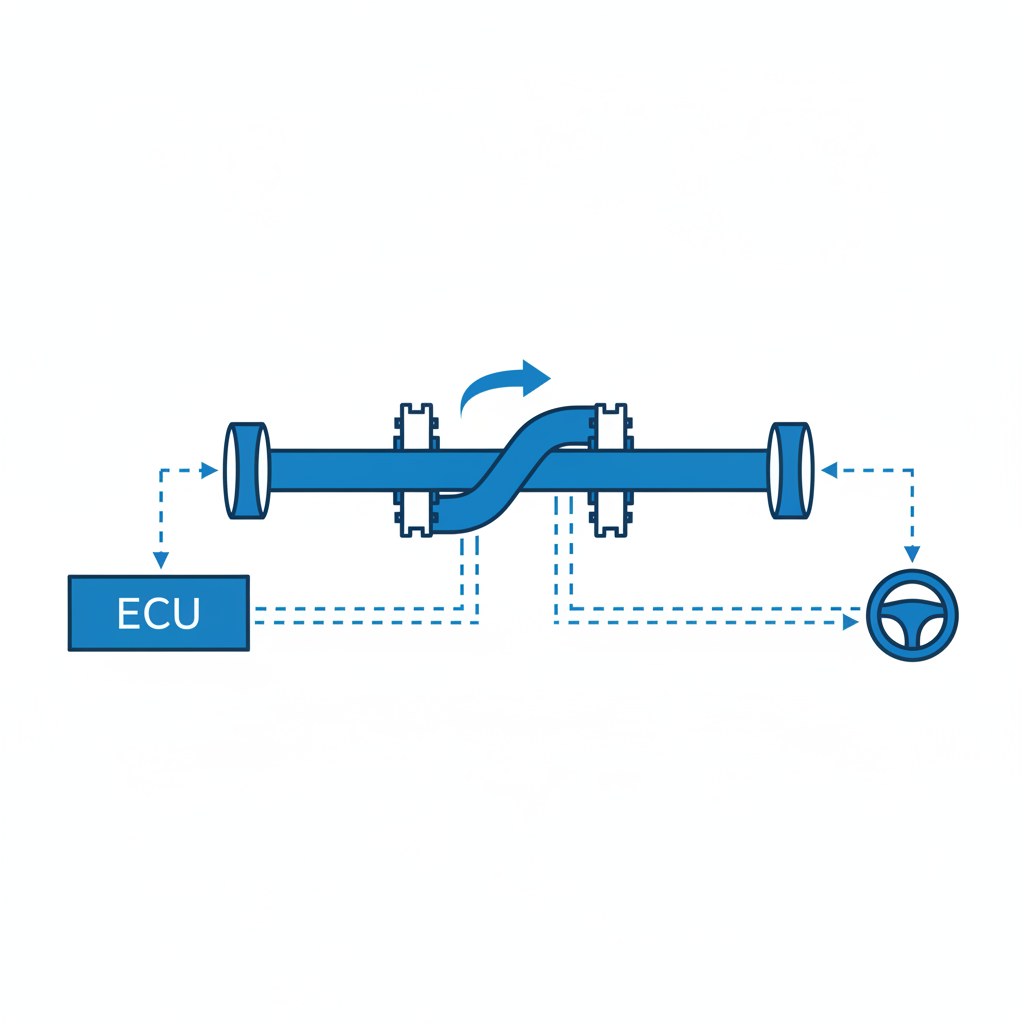

Когда водитель поворачивает руль, торсионный вал скручивается пропорционально усилию. Датчик момента фиксирует это скручивание и передает сигнал в ЭБУ. Блок управления также считывает данные о скорости авто и оборотах двигателя, после чего подает нужный ток на электромотор для помощи водителю.

Типы компоновки ЭУР

C-EPS (Column): Мотор на рулевой колонке. Используется в бюджетных и легких автомобилях. Дешевле, но менее информативен.

P-EPS (Pinion): Мотор на шестерне рулевого механизма. Средний класс авто.

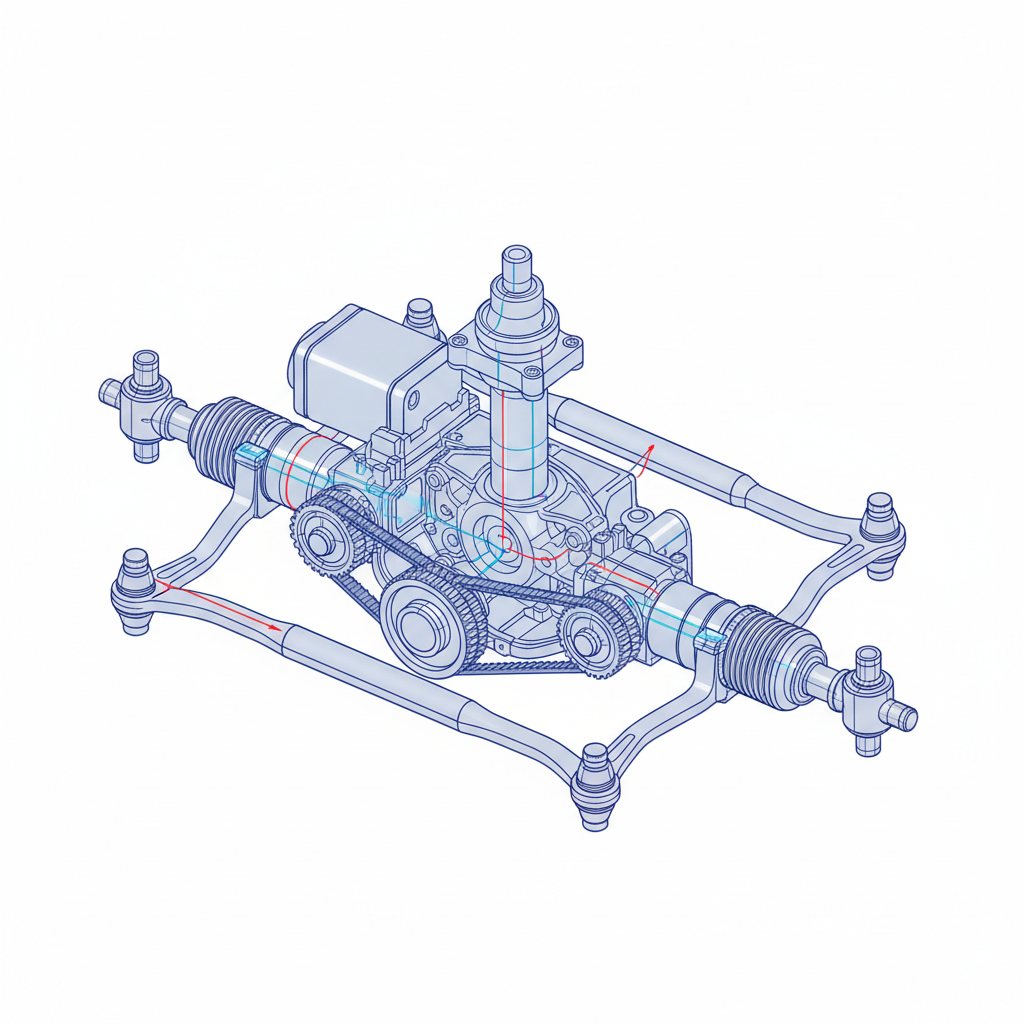

R-EPS (Rack): Мотор непосредственно на рулевой рейке (через ременную или шарико-винтовую передачу). Лучшая обратная связь, подходит для тяжелых авто и спорткаров.

Энергоэффективность: ГУР vs ЭУР

График демонстрирует среднюю потребляемую мощность в городском цикле. Гидроусилитель (ГУР) постоянно качает жидкость, расходуя энергию даже при движении по прямой. ЭУР потребляет энергию только при маневрировании.

Интеграция с ADAS (Помощь водителю)

ЭУР — это исполнительный орган для автопилота. Благодаря электронному управлению становятся возможными: - Система удержания в полосе (LKA) - Автоматическая парковка - Помощь при объезде препятствий - Подруливание при боковом ветре.

Частые неисправности и диагностика

Износ датчика крутящего момента (или шлейфа): приводит к неравномерному усилию на руле.

Стук в рулевой рейке: механический износ втулок или червячной передачи.

Перегрев: при длительном активном рулении на месте система может временно отключиться для защиты.

Коррозия контактов: часто встречается у реек с нижним расположением (R-EPS) из-за влаги.

Будущее: Steer-by-Wire

Управление по проводам: отсутствие механической связи между рулем и колесами. Полная свобода компоновки салона.

Заключение

Эулектроусилитель руля (EPS) полностью вытеснил гидравлику в легковом сегменте благодаря своей эффективности, надежности и возможностям интеграции с системами безопасности. Это не просто усилитель, а ключевой элемент современного 'умного' автомобиля.
