Spritzgießen: Technischer Überblick & Prozessoptimierung

Grundlagen des Spritzgießens

Verfahren, Maschinenaufbau und Prozessparameter

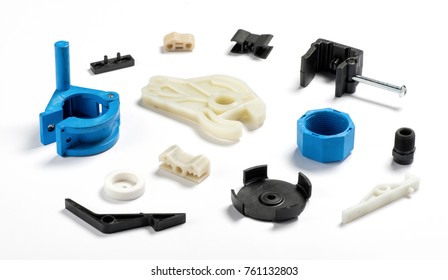

Definition & Anwendungsbereiche

Wichtigstes Verfahren für Kunststoffbauteile in großen Stückzahlen.

Wirtschaftliche Serienproduktion mit gleichbleibender Qualität.

Branchen: Automobil, Medizintechnik, Elektronik, Verpackung.

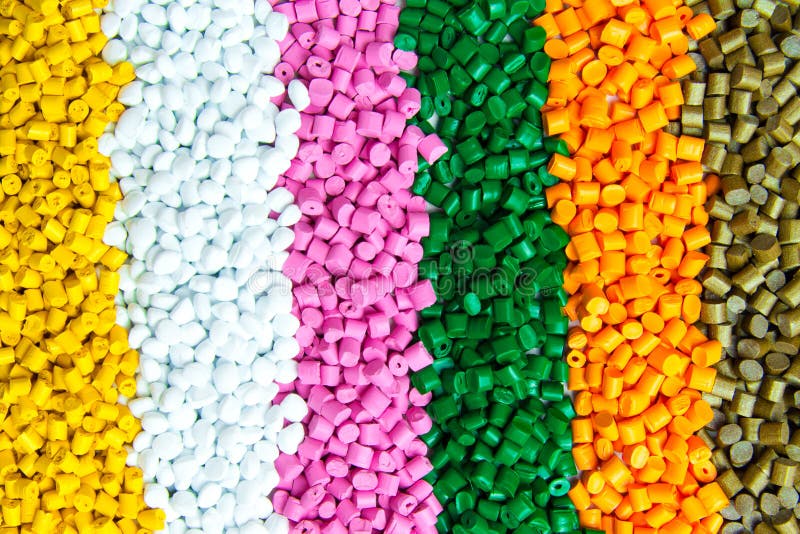

Material: Thermoplaste

Grundlage ist die Reversibilität des Schmelzvorgangs. Thermoplaste schmelzen bei Wärme und erstarren beim Abkühlen ohne chemische Veränderung. Dies ermöglicht Recycling und mehrfache Verarbeitung.

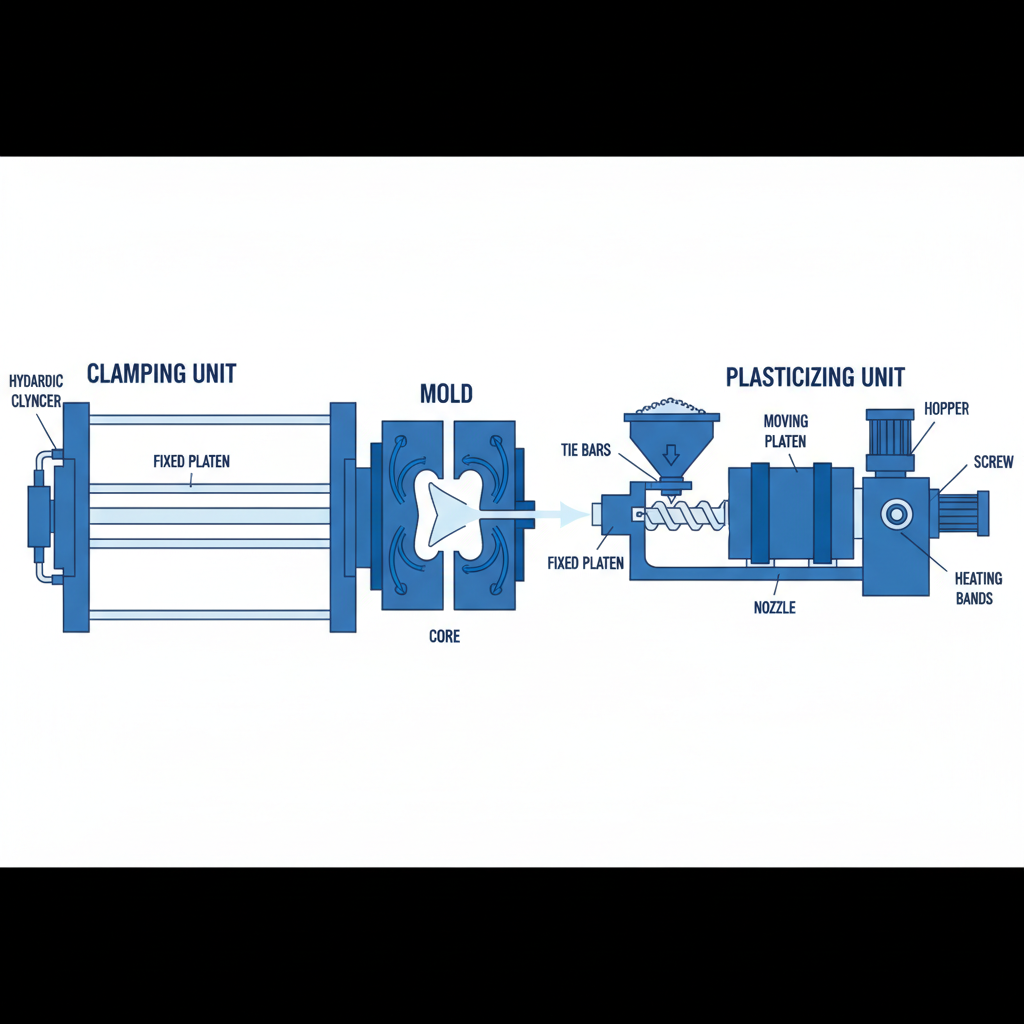

Die 3 Baugruppen der Spritzgießmaschine

1. Plastifiziereinheit (Aufbereiten & Einspritzen)

2. Schließeinheit (Werkzeugbewegung & Schließkraft)

3. Spritzgießwerkzeug (Formgebung)

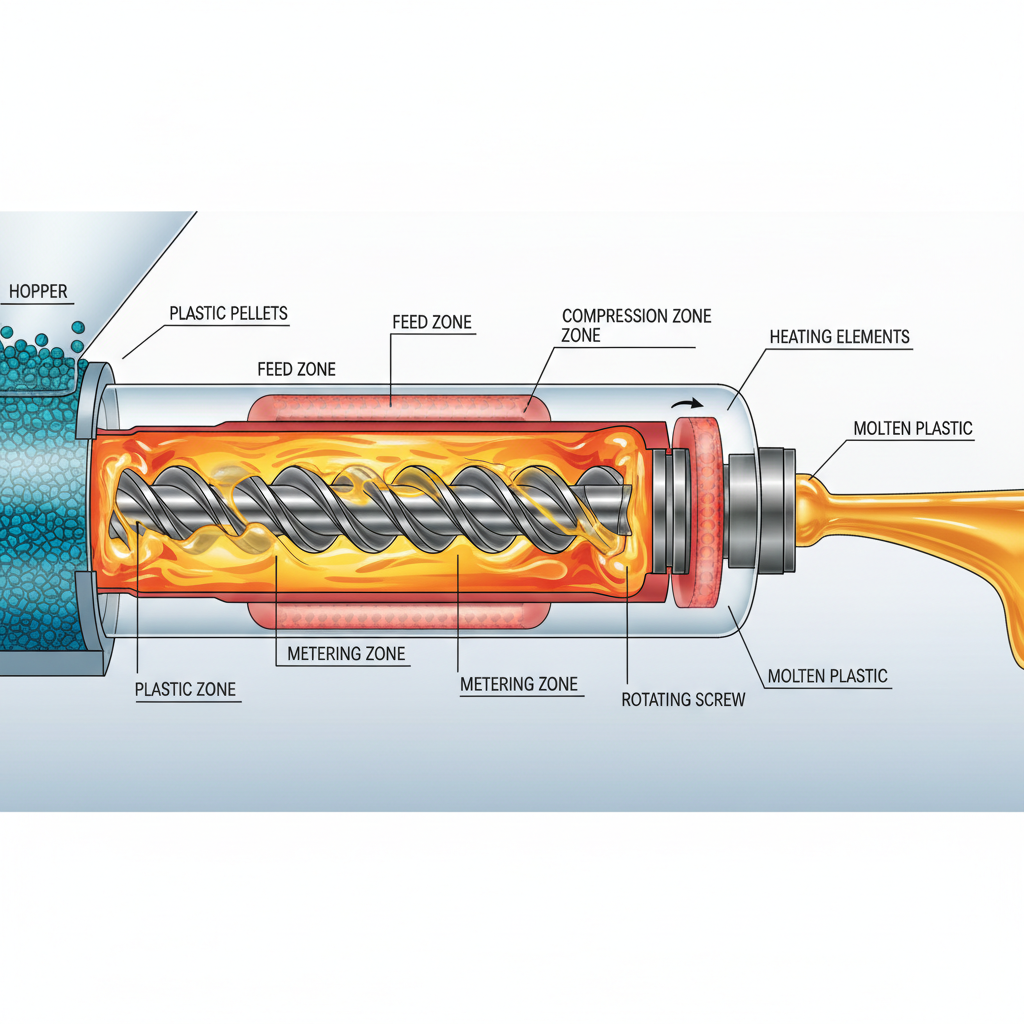

Die Plastifiziereinheit

Beheizter Zylinder + Rotierende Schnecke

Aufgaben: Einziehen, Aufschmelzen (Heizung+Scherung), Homogenisieren.

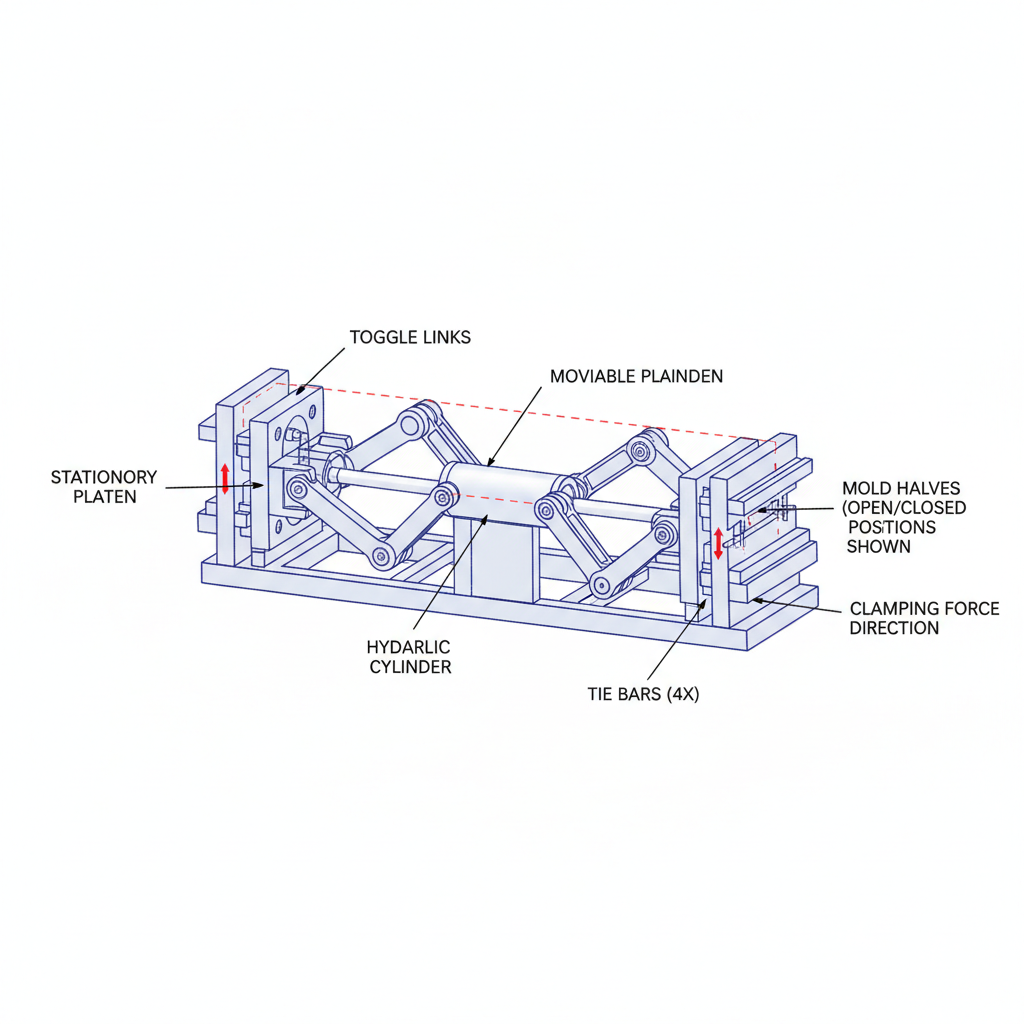

Die Schließeinheit

Hält das Werkzeug gegen den hohen Einspritzdruck geschlossen.

Bauarten: Kniehebel (mechanisch) oder hydraulische Systeme.

Risiko: Zu wenig Kraft = Gratbildung; Zu viel Kraft = Verschleiß.

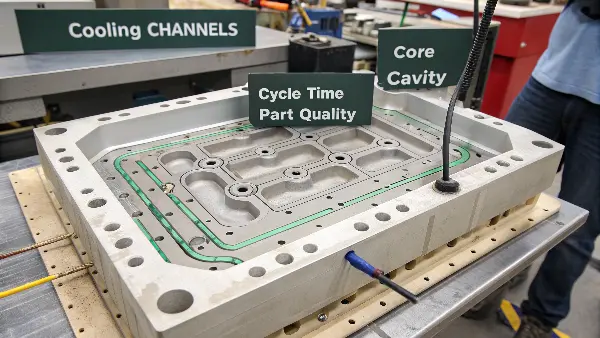

Das Spritzgießwerkzeug

Das Werkzeug ist das Bauteil-negativ und bestimmt Geometrie sowie Oberfläche. Es besteht meist aus zwei Hälften (Düsenseite & Auswerferseite).

Formhohlraum (Kavität)

Angusssystem

Kühlkanäle

Auswerfer

Der Spritzgießzyklus

Die Kühlzeit dominiert die Zykluszeit. Eine Optimierung der Kühlung steigert die Wirtschaftlichkeit massiv.

Wichtige Prozessparameter

Temperaturen

Zylindertemperatur (Schmelze) & Werkzeugtemperatur (Kühlung).

Drücke

Einspritzdruck (Füllen) & Nachdruck (Schwindungsausgleich).

Zeiten

Einspritzzeit & Kühlzeit (maßgeblich für Zyklusdauer).

Typische Fehlerbilder

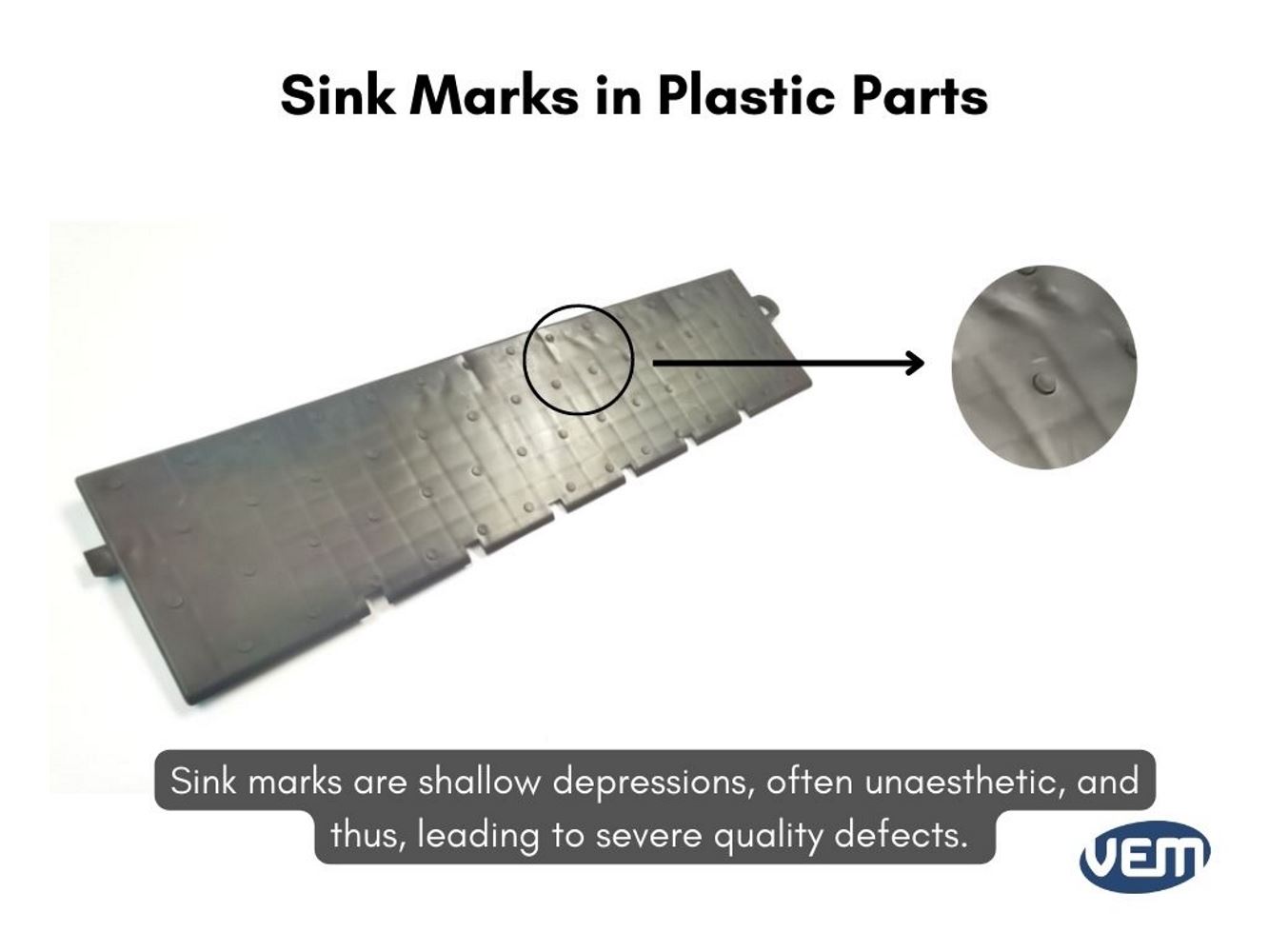

Einfallstellen: Dellen durch Materialschwund (zu wenig Nachdruck).

Gratbildung: Material tritt aus Trennebene aus (zu wenig Schließkraft).

Bindenähte: Sichtbare Linien beim Zusammentreffen von Schmelzefronten.

Lufteinschlüsse/Verzug: Mangelnde Entlüftung oder ungleichmäßige Kühlung.

Vor- und Nachteile

Vorteile

Hohe Automatisierung, kurze Zyklen, komplexe Geometrien in einem Schritt, keine Nacharbeit, sehr hohe Genauigkeit.

Nachteile

Sehr hohe Werkzeugkosten, unwirtschaftlich bei kleinen Serien, zeitaufwendige Einrichtung.

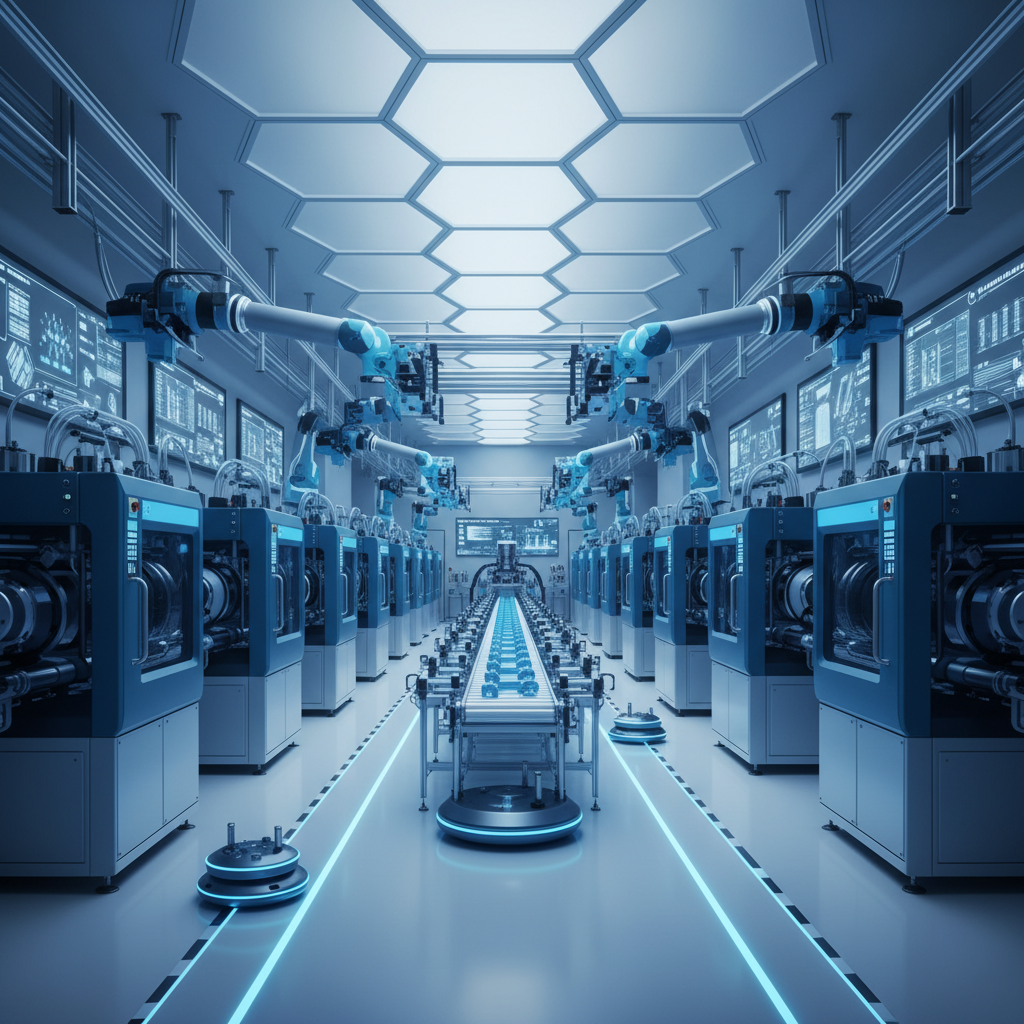

Zusammenfassung

Das Spritzgießen ist die Schlüsseltechnologie für die Massenproduktion von Kunststoffteilen. Es erfordert präzise Abstimmung von Maschine, Werkzeug und Parametern, liefert dafür aber unschlagbare Effizienz und Qualität.
