BTS Électrotechnique : Projet AGILE FACTORY - Site SLB

BTS Électrotechnique – Session 2025/2026

Projet AGILE FACTORY

Installation, câblage et mise en service des réseaux électriques BT – Site SLB de Béziers

[Votre Prénom NOM]

DELTANOV – Béziers (34)

Épreuve U62 – Oral de 20 minutes

SOMMAIRE

Plan de la présentation

Présentation personnelle

Présentation de DELTANOV

Présentation du chantier SLB

Matériel principal

Mon rôle sur le chantier

Cadre normatif

Sécurité & habilitations

Cheminements & tirage câbles

Raccordements

Mise à la terre & équipotentialité

Câblage de l'AGBT

Réglage des disjoncteurs

Mesures & essais de réception

Test de basculement GE

Conclusion & bilan

⏱ Durée totale : 20 minutes

PRÉSENTATION PERSONNELLE

Mon parcours

Titulaire du Bac ARED (Automatismes, Robotique, Electronique et Domotique)

1^ère année de BTS Élec au Lycée Marcon – Le Puy-en-Velay

Arrivée chez DELTANOV en août 2025 – Hérault (34)

Alternance 2 ans : formation + terrain en électricité industrielle

Objectif : maîtriser l'installation et la mise en service BT

📸 PHOTO : Photo professionnelle ou en situation de travail sur chantier

⏱ ~1 min

PRÉSENTATION DE DELTANOV

Notre entreprise d'accueil

PME basée à Béziers (34) – fondée en 1993

Reprise en 2009 par Matthieu Dossat

20 à 49 salariés – CA 2025 : +11 M€

Restructuration fin 2025 : DELTANOV + Cablotom

Domaines : automatisme, électricité industrielle, câblage

Clients principaux

SUEZ · VEOLIA · SAFRAN · AIRBUS

📸 PHOTO : Logo DELTANOV ou façade des locaux de l'entreprise à Béziers

⏱ ~1 min

PRÉSENTATION DU CHANTIER

Site SLB – Schlumberger – Béziers

Reconstruction complète d'un bâtiment industriel

Site en activité pendant toute la durée des travaux

Projet : AGILE FACTORY – mise aux normes alimentation BT

Local technique – 3 salles

Salle PAC :

54 m²

Salle GE :

26 m²

Salle Transfo + AGBT :

25 m²

📸 PHOTO : Vue extérieure du bâtiment SLB Béziers / vue du local technique en construction

⏱ ~1 min 30

MATÉRIEL PRINCIPAL

Équipements électriques du site SLB

Puissance installée : 400 kVA – Régime TN-S – Neutre sorti du transfo

⏱ ~1 min 30

MON RÔLE SUR LE CHANTIER

Missions réalisées en autonomie et en équipe

Réalisation de la boucle fond de fouille

Pose des cheminements (chemin de câbles, goulottes)

Tirage des câbles (alimentation, commande, terre)

Raccordements électriques (cosses, embouts, bornes)

Câblage de l'AGBT (armoire générale BT)

Réglage des disjoncteurs (protection, sélectivité)

Essais de réception (mesures, contrôles, conformité)

PHOTO : Vue générale du chantier en cours / vous en situation de travail

⏱ ~1 min

CADRE NORMATIF

Normes et réglementations appliquées sur le chantier

NF C 15-100

Installations électriques basse tension – Règles générales

NF C 13-200

Installations HTA – Postes de transformation client

UTE C 18-510

Habilitation électrique – Sécurité des travailleurs

NF EN 61439

Tableaux électriques BT (AGBT) – Conception et vérification

Code du travail Art. R4544-1 à R4544-11

Travaux sous tension et à proximité – Exigences réglementaires

⏱ ~1 min

SÉCURITÉ & HABILITATIONS

UTE C 18-510 – Application terrain

Habilitations obtenues

Procédure de consignation (5 étapes)

EPI : casque, gants isolants cl.0, lunettes, chaussures S3

⏱ ~1 min 30

CHEMINEMENTS & TIRAGE DES CÂBLES

Pose des supports et acheminement des câbles

Types de cheminements posés

Chemin de câbles perforé

(courant fort)

Chemin de câbles fond plein

(courant faible)

Goulotte PVC

(locaux techniques)

Tube ICT rigide / ICTA flexible

(encastré)

Câbles principaux tirés

Repère

Type

Section

Longueur

C01

U-1000 R2V

4×150 mm²

~18 m

C03

U-1000 R2V

4×35 mm²

~12 m

C07

H07V-K

1×25 mm² (PE)

~22 m

C10

SYT

2×0,8 mm²

~8 m

📸 PHOTO : Vue des cheminements posés (chemin de câbles perforé) / tirage de câbles en cours

⏱ ~1 min 30

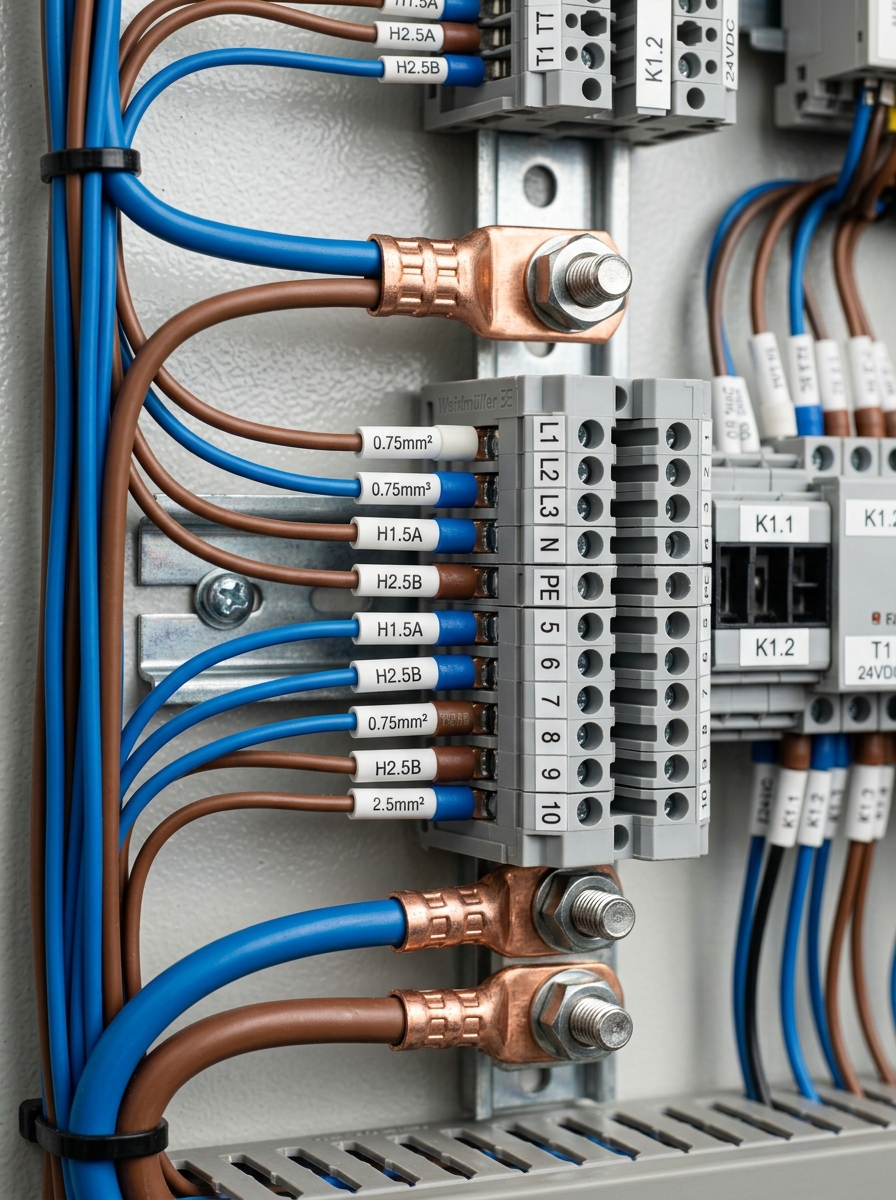

RACCORDEMENTS ÉLECTRIQUES

Techniques de raccordement – NF C 15-100

⏱ ~1 min 30

MISE À LA TERRE & ÉQUIPOTENTIALITÉ

Protection des personnes – NF C 15-100 §411

⏱ ~1 min 30

CÂBLAGE DE L'AGBT

Armoire Générale Basse Tension – Ordre d'intervention

Vérification mécanique de l'armoire (fixation, planéité)

Entrée câbles par presse-étoupes calibrés

Fixation des câbles (colliers de décharge)

Raccordement du neutre et du PE (barres de terre)

Câblage jeux de barres cuivre (arrivée transfo)

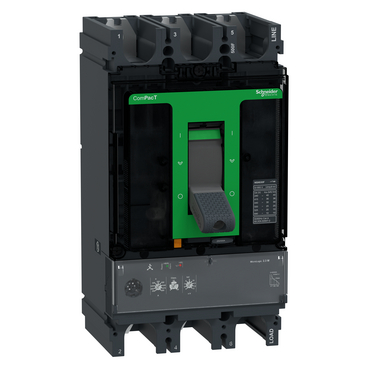

Raccordement NSX630F (arrivée principale, couple 31 Nm)

Câblage inverseur de sources (source normale + secours GE)

Câblage départs (disjoncteurs départ PAC, IRVE, CVC...)

Couple de serrage NSX630F : 31 Nm (bornes cuivre 150 mm²)

Contrôle visuel : pas de brin hors borne, isolant non dénudé

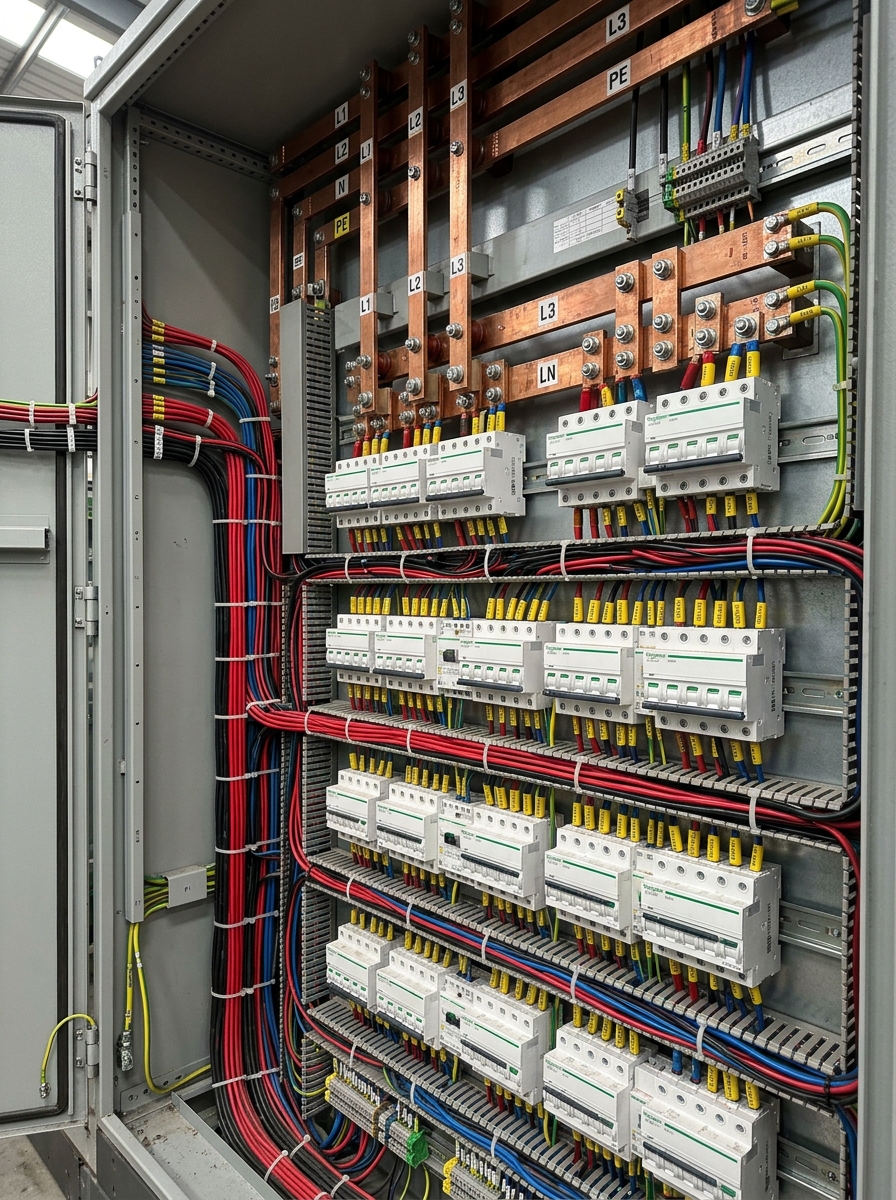

📸 PHOTO : Vue intérieure de l'AGBT câblé – jeux de barres, disjoncteurs NSX, câbles organisés avec colliers

⏱ ~1 min 30

RÉGLAGE DES DISJONCTEURS

Principe de sélectivité – NF EN 60947-2

Principe de réglage

Couple de serrage vérifié sur chaque borne après réglage

⏱ ~1 min 30

MESURES & ESSAIS DE RÉCEPTION

Vérification de conformité – NF C 15-100 §61

Instruments utilisés

Chauvin Arnoux CA6547 (mégohmètre 500V/1000V)

Megger LRCD220 (testeur DDR / RCD tester)

Multimètre Fluke (tensions, continuité)

Telluromètre (mesure résistance de terre)

Résultats des mesures

Essai

Résultat mesuré

Seuil norme

Conformité

Résistance de terre RA

2,8 Ω

≤ 5 Ω

Continuité conducteurs PE

0 – 0,3 Ω

≤ 1 Ω

Résistance isolation Riso

>1 MΩ (OL)

≥ 0,5 MΩ

Temps déclenchement DDR 30mA

26–29 ms

< 40 ms

Tensions phases/neutre

230 V / 400 V

±5%

✅

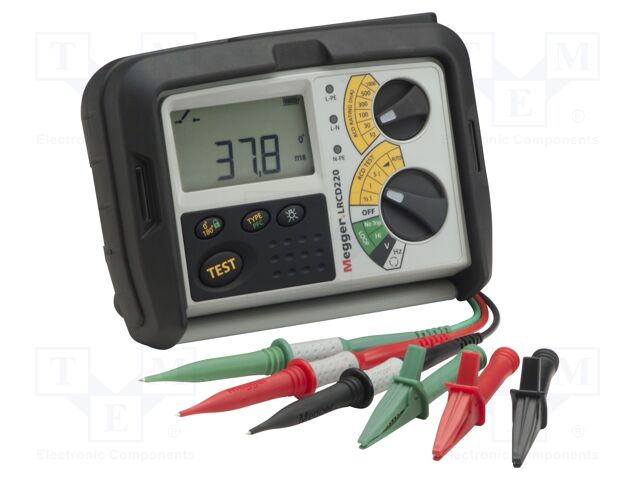

📸 PHOTO : Appareil de mesure Chauvin Arnoux / mégohmètre / Megger LRCD220 en action sur le terrain

⏱ ~1 min 30

TEST DE BASCULEMENT GE

Groupe électrogène SDMO 200 kVA – Séquence automatique

Chronologie du basculement

Charges délestées pendant coupure

Points clés

PAC (Pompe À Chaleur)

relestée après retour

Bornes IRVE

(recharge véhicules électriques)

Coupure totale :

6,3 s < 10 s

(seuil contractuel) ✅

Séquence I→0→II

Pas de couplage en parallèle ✅

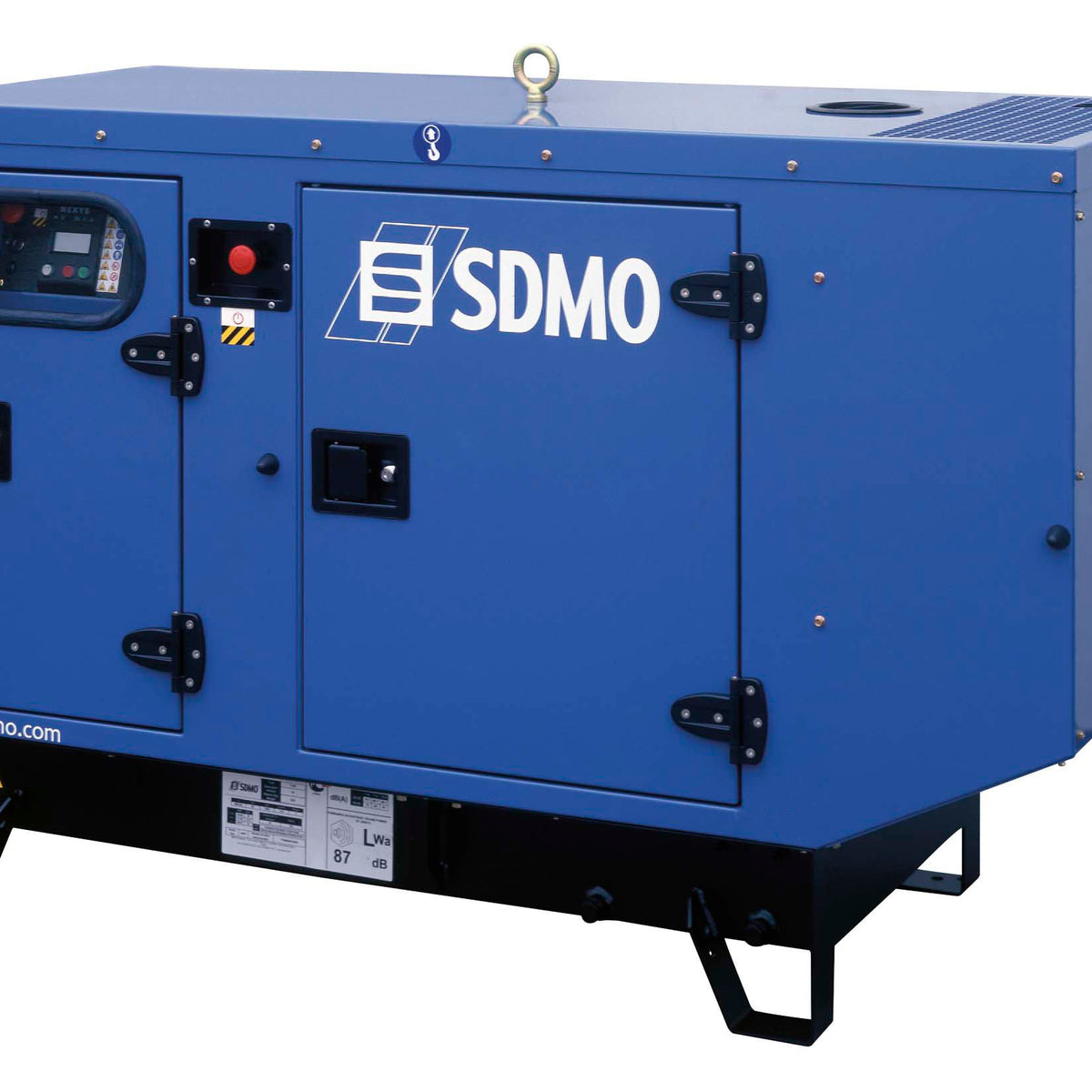

PHOTO : Groupe électrogène SDMO en salle GE / inverseur de sources Schneider TA63D4L6304TPE en position II

⏱ ~1 min 30

t = 0 s

Coupure réseau normal

Détection par inverseur

t = 5,5 s

Démarrage GE

+ Stabilisation tension

t = 6,3 s

Basculement

Source I→0→II

(sans parallélisme)

t = 6,3 s

Alimentation secouru

rétablie ✅ (< 10s requis)

t = +X min

Retour réseau

Retour automatique source normale

CONCLUSION & BILAN

Un projet formateur et complet

🔧 Compétences techniques

Câblage BT de A à Z

Lecture de schémas unifilaires

Utilisation des instruments de mesure

Réglage et paramétrage disjoncteurs

📋 Rigueur normative

NF C 15-100 appliquée au quotidien

Habilitations UTE C 18-510 respectées

Couples de serrage & marquages systématiques

Dossier de recette complet et signé

✅ Résultat

Installation livrée et conforme

Tous les essais validés ✅

Site SLB en service

Objectifs AGILE FACTORY atteints

Cette expérience m'a donné une vision globale de l'électricité industrielle, de la conception à la réception.

⏱ ~1 min 30
