Арктический агро-контейнер: Технический проект и инженерия

Автономный агро-контейнер: Технический проект для Арктики

Инженерная спецификация: Термоизоляция, ГРЩ, Гидропоника и АСУ ТП

Вводные данные и ограничения среды

<ul><li><b>Внешняя среда:</b> Tmin -55°C, скорость ветра до 30 м/с, полярная ночь.</li><li><b>Целевой микроклимат:</b> T +18...+22°C, Влажность 65-75%.</li><li><b>База:</b> ISO контейнер 40 футов (High Cube).</li><li><b>Культура:</b> Листовые салаты, пряные травы (быстрый оборот).</li><li><b>Энергоснабжение:</b> Стационарная сеть 380В (3 фазы) + ИБП для автоматики.</li></ul>

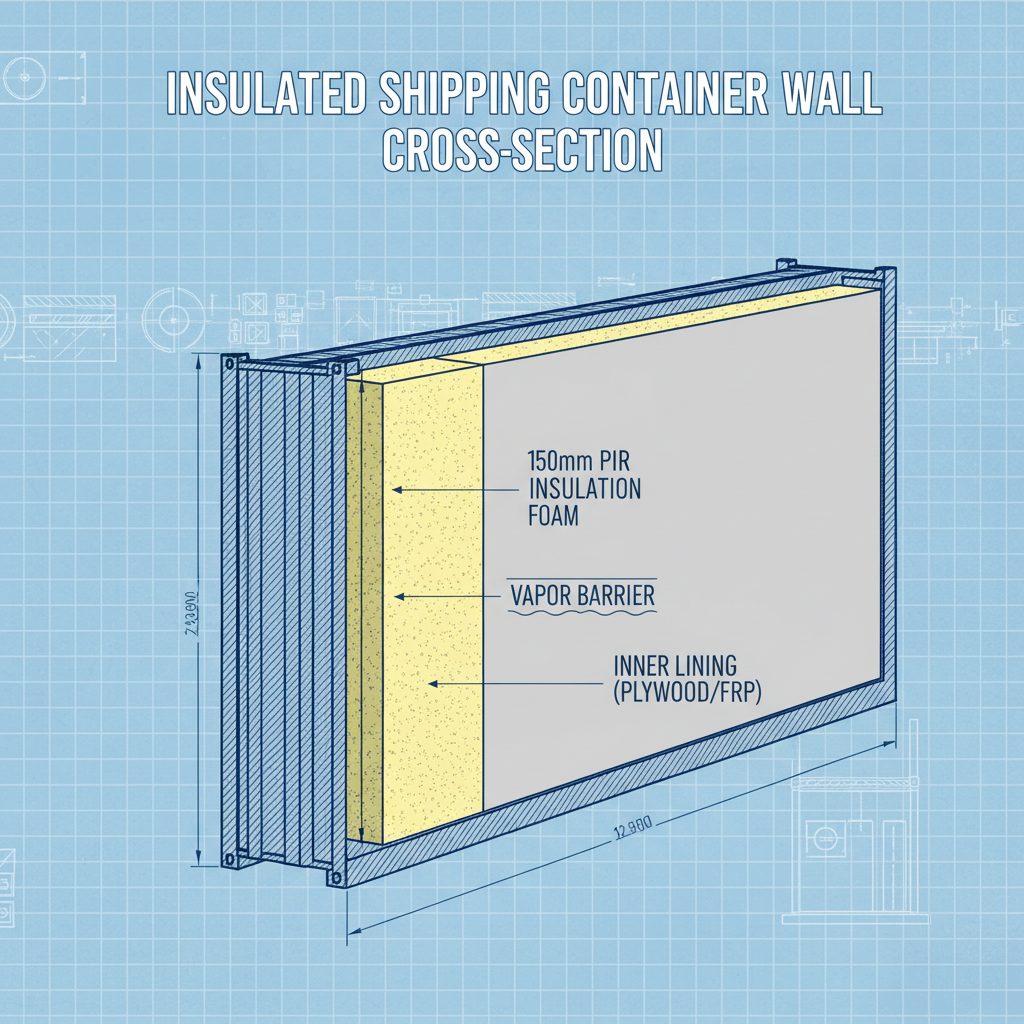

Контур теплоизоляции: «Термос»

<ul><li><b>Материал стен:</b> Сэндвич-панели PIR (пенополиизоцианурат) 150 мм.</li><li><b>Коэффициент теплопроводности:</b> λ = 0.022 Вт/(м·К).</li><li><b>Герметизация:</b> Отсечека мостиков холода через демпферные ленты и напыляемый ППУ.</li><li><b>Шлюзовая камера:</b> Тамбур на входе для предотвращения выхолаживания при обслуживании.</li></ul>

Климатика: Вентиляция и Рекуперация

Критическая задача — сохранить тепло и удалить влагу от транспирации растений.

ПВУ с роторным рекуператором (КПД до 85%) для подогрева приточного воздуха.

Датчики CO2: поддержание уровня 800-1000 ppm. При падении — подмес свежего воздуха или дозация из баллона.

Осушитель канального типа: удаление 5-7 литров конденсата в сутки.

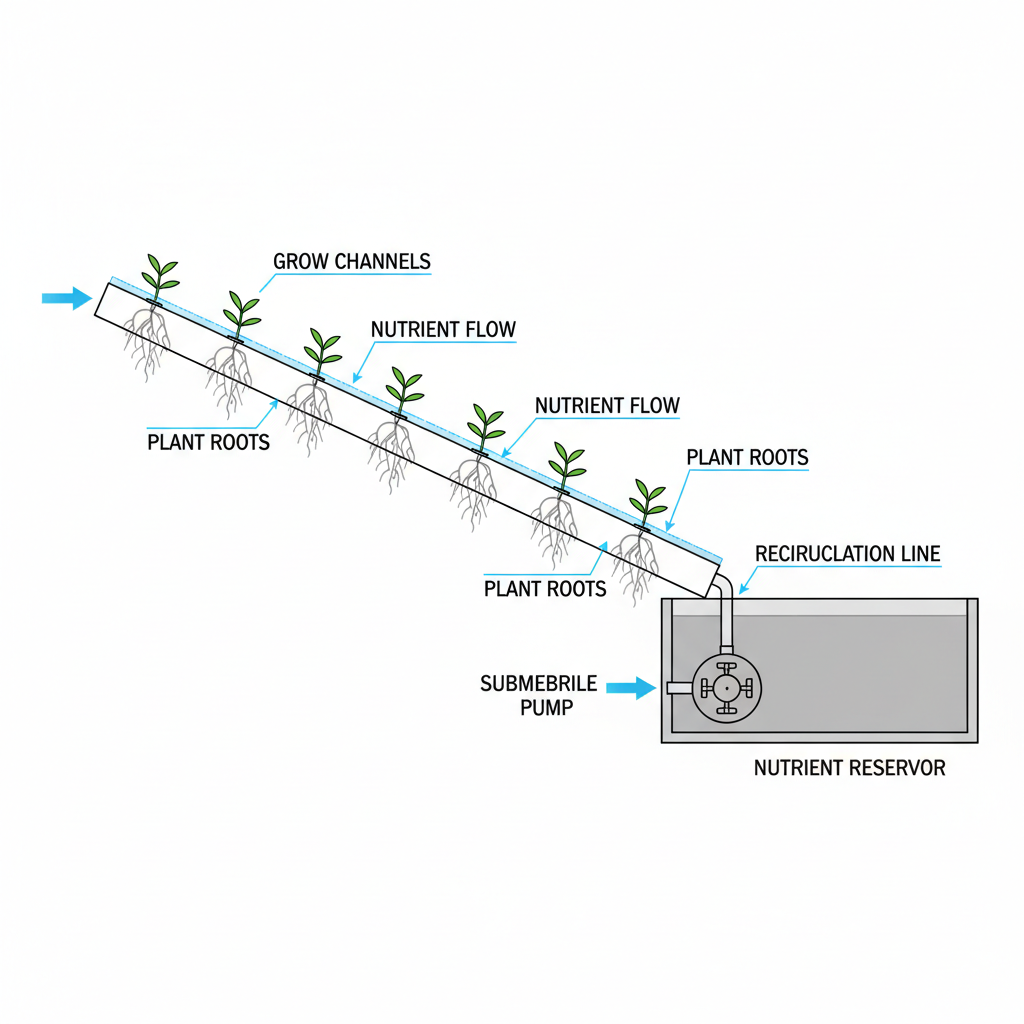

Гидропоника: Система NFT (питательный слой)

<b>Конструктив стеллажей:</b><br>4-5 ярусов вертикально. Материал — пищевой ПВХ/нержавеющая сталь.<br><br><b>Принцип работы:</b><br>Постоянная циркуляция тонкого слоя раствора. Корни омываются, но имеют доступ к кислороду.

<ul><li>Основной бак: 200-300 литров (утепленный).</li><li>Насосы: Dub/Grundfos (основной + резервный).</li><li>Фильтрация: Механическая 100 мкм + УФ-стерилизатор (защита от патогенов).</li></ul>

Фито-освещение: Спектр и Мощность

<ul><li><b>Режим:</b> 16-18 часов (День) / 6-8 часов (Ночь).</li><li><b>PPFD:</b> Рабочий уровень 200-250 µmol/m²/s.</li><li><b>Теплоотвод:</b> Пассивный алюминиевый профиль (утилизация тепла для обогрева контейнера).</li><li><b>Тип:</b> Линейные LED модули IP65.</li></ul>

Растворный узел: Автоудобрение

Система автоматического приготовления и коррекции питательного раствора на базе показаний датчиков в реальном времени.

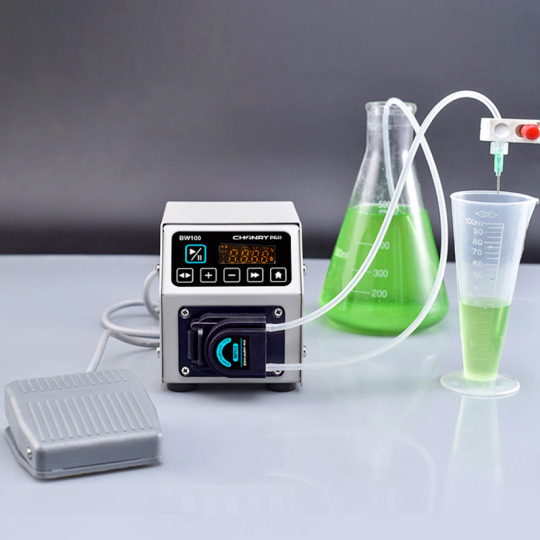

<b>Компоненты узла:</b><br>1. Три бака концентратов: A (Макро), B (Микро), C (pH Down/Кислота).<br>2. Перистальтические насосы-дозаторы (точность до 1 мл).<br>3. Миксер пробоотборника (bypass контур).

<b>Алгоритм EC/pH:</b><br>- Если EC < 1.2 mS -> Добавить A+B.<br>- Если pH > 6.2 -> Добавить Acid.<br>- Если вода испарилась -> Долив чистой воды через соленоид.

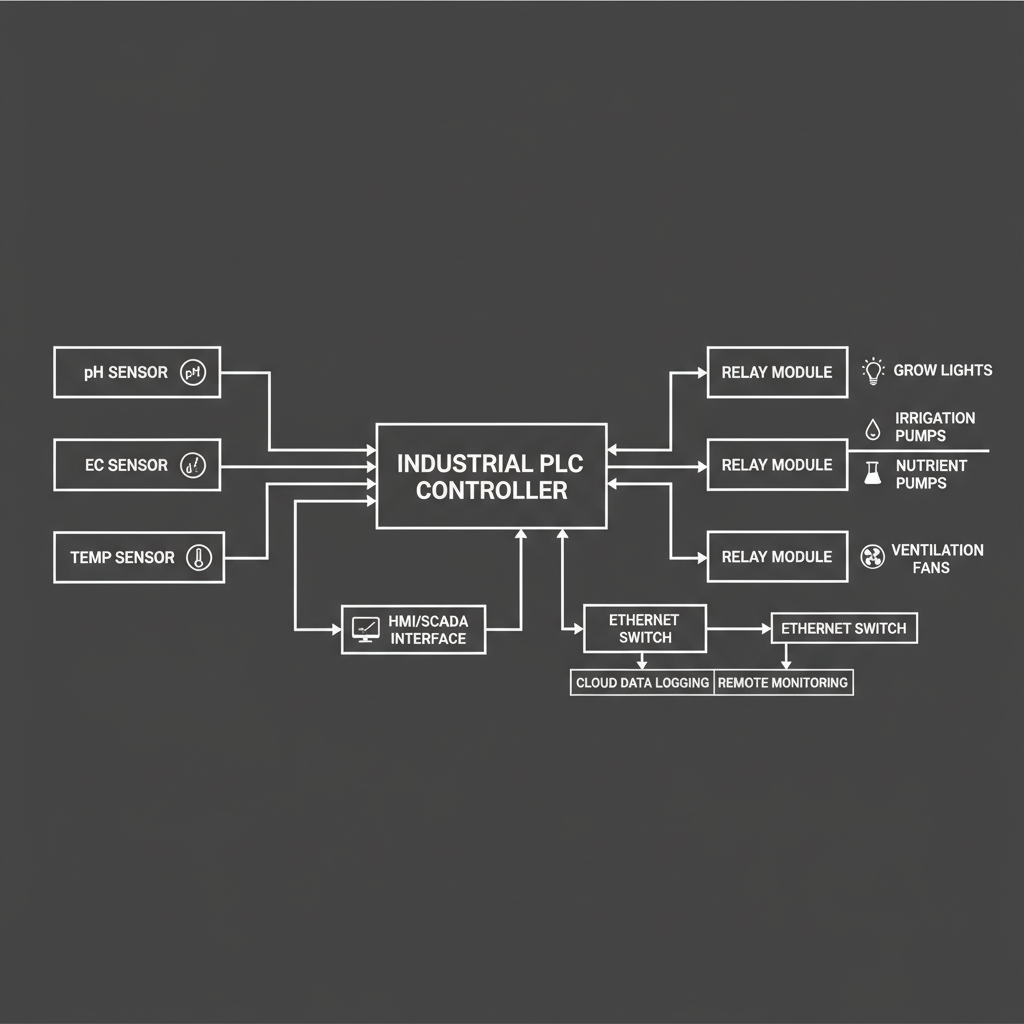

Схема автоматизации (АСУ ТП)

<b>Центральный контроллер:</b> ПЛК (ОВЕН / Siemens / Raspberry Ind) с поддержкой MQTT.<br><b>Датчики:</b><br>- Раствор: EC (электропроводность), pH, T-воды.<br>- Воздух: T-возд, RH%, CO2 ppm.<br><b>Исполнительные механизмы:</b> Релейный блок (свет, помпы, клапаны, вентиляторы).

Энергетический баланс (Зима)

<b>Примечание:</b> 95% энергии, затраченной на свет, переходит в тепло и снижает нагрузку на основной отопитель. При -50°C требуется пиковая мощность до 10-12 кВт.

Карта рисков и отказоустойчивость

Отказ электросети

Риск промерзания за 2-3 часа. Решение: АВР (Автоматический ввод резерва) + Дизель-генератор + Тепловая пушка с GSM-уведомлением.

Отказ насоса

Гибель корней за 1 час. Решение: Дублирующий насос в линии, датчик протока (flow meter).

Конденсат/Плесень

Решение: Принудительный обдув углов (циркуляционные вентиляторы), контроль точки росы.
