Tinkercad-та қозғалыс датчигін және Arduino-ны модельдеу

Tinkercad ортасында Arduino және PIR датчигі көмегімен 'Ақылды жарықтандыру' жүйесін жасау жолдары мен C++ кодын үйреніңіз.

#tinkercad#arduino#pir-sensor#ldr#smart-lighting#coding#automation
Watch
Pitch

Tinkercad: Қараңғыдағы қозғалыс датчигін жобалау

Arduino платформасы арқылы автоматтандыру және модельдеу

Made byBobr AI

Жобаның мақсаты мен міндеттері

  • Мақсаты: Tinkercad ортасында Arduino көмегімен 'Ақылды жарықтандыру' жүйесін жасауды үйрену.
  • Міндеті 1: Фоторезистор (жарық сенсоры) мен PIR (қозғалыс сенсоры) жұмыс принципін түсіну.
  • Міндеті 2: Электронды схеманы дұрыс жинау және сымдарды жалғау.
  • Міндеті 3: C++ тілінде датчиктерді басқаратын код жазу.
Made byBobr AI

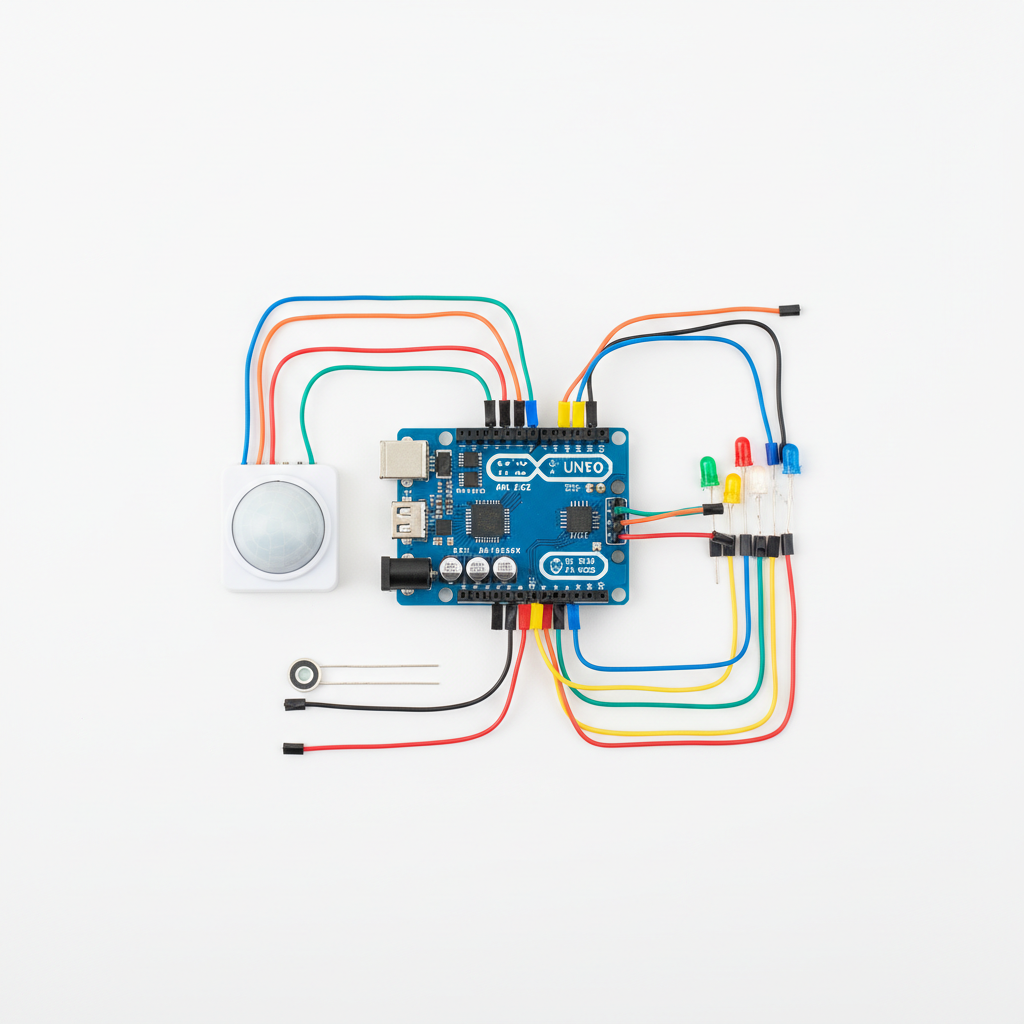

Тапсырмаға кіріспе: Қажетті құрылғылар

Бұл жоба екі негізгі шарт орындалғанда ғана жұмыс істейді: қараңғы болуы керек және қозғалыс болуы керек. Ол үшін біз келесі компоненттерді қолданамыз:

1. Arduino Uno: Микроконтроллер.
2. PIR Sensor: Инфрақызыл қозғалыс датчигі.
3. Фоторезистор (LDR): Жарық деңгейін анықтайды.
4. LED шам: Жарықтандыруды имитациялайды.

Made byBobr AI

“Логика: Егер (Жарық < Төмен) ЖӘНЕ (Қозғалыс == Бар) болса, онда Шам жағылады.”

Алгоритм негізі

Made byBobr AI

1-Қадам: Tinkercad ортасында жинау

Алдымен Tinkercad.com сайтына кіріп, 'Circuits' бөлімінде жаңа жоба ашамыз. Оң жақ панельден керекті компоненттерді жұмыс алаңына сүйреп әкелеміз. Нан тақтасын (Breadboard) орнатып, Arduino-дан 5V (қызыл) және GND (қара) сымдарын жалпы қуат жолдарына қосамыз.

Made byBobr AI

2-Қадам: Схеманы сымдармен жалғау

Фотрезисторды A0 аналогтық пиніне жалғаймыз (10кОм резистор керек). PIR датчигінің 'Signal' пинін Arduino-ның 2-цифрлық пиніне қосамыз. LED шамды 13-пинге жалғаймыз. Барлық компоненттердің жерге (GND) және қуат көзіне (5V) дұрыс қосылғанын тексеру қажет.

Made byBobr AI

Код жазу: Айнымалылар мен Setup

Tinkercad-та 'Code' бөлімін ашып, 'Text' режимін таңдаймыз.

int pirPin = 2;
int ldrPin = A0;
int ledPin = 13;

Setup функциясында:
pinMode(pirPin, INPUT);
pinMode(ldrPin, INPUT);
pinMode(ledPin, OUTPUT);
Made byBobr AI

Код жазу: Негізгі Loop циклы

Негізгі циклда датчиктерден мәлімет оқимыз.
int lightValue = analogRead(ldrPin);
int motionStatus = digitalRead(pirPin);

Егер жарық мәні 500-ден төмен болса (қараңғы) ЖӘНЕ қозғалыс бар болса, шамды жағамыз. Әйтпесе, сөндіреміз.

Made byBobr AI

Датчиктердің көрсеткіштері (Симуляция)

Chart

Tinkercad симуляторында датчиктердің мәнін тексердік. Фоторезистор жарықта ~800, қараңғыда ~100 мәнін көрсетеді. PIR датчик қозғалыс жоқта 0, болғанда 1 (High) береді. Шам тек төменгі сол жақ бұрыштағы жағдайда жанады.

Made byBobr AI

Қорытынды

Біз Tinkercad бағдарламасы арқылы автоматты жарықтандыру жүйесін жасап үйрендік. Бұл жоба энергияны үнемдеу технологияларының негізі болып табылады.
