Общая инструкция по сборке алюминиевого профиля

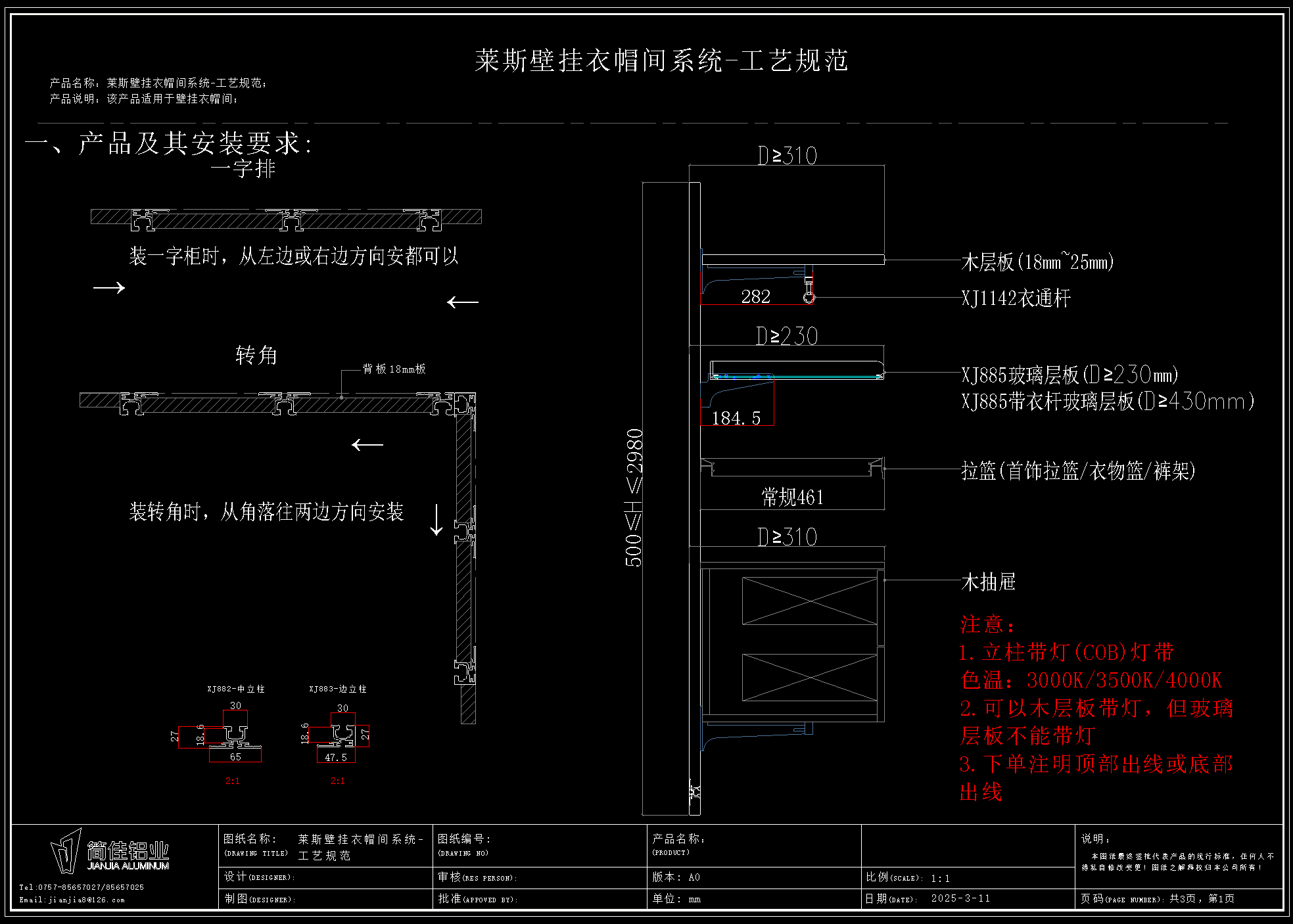

Принцип конструкционного профиля
Основой сборки является использование Т-образного паза (T-slot) или V-образного паза. Это позволяет соединять детали без сварки, используя специальные гайки и болты, которые вставляются в паз и фиксируются при затягивании.

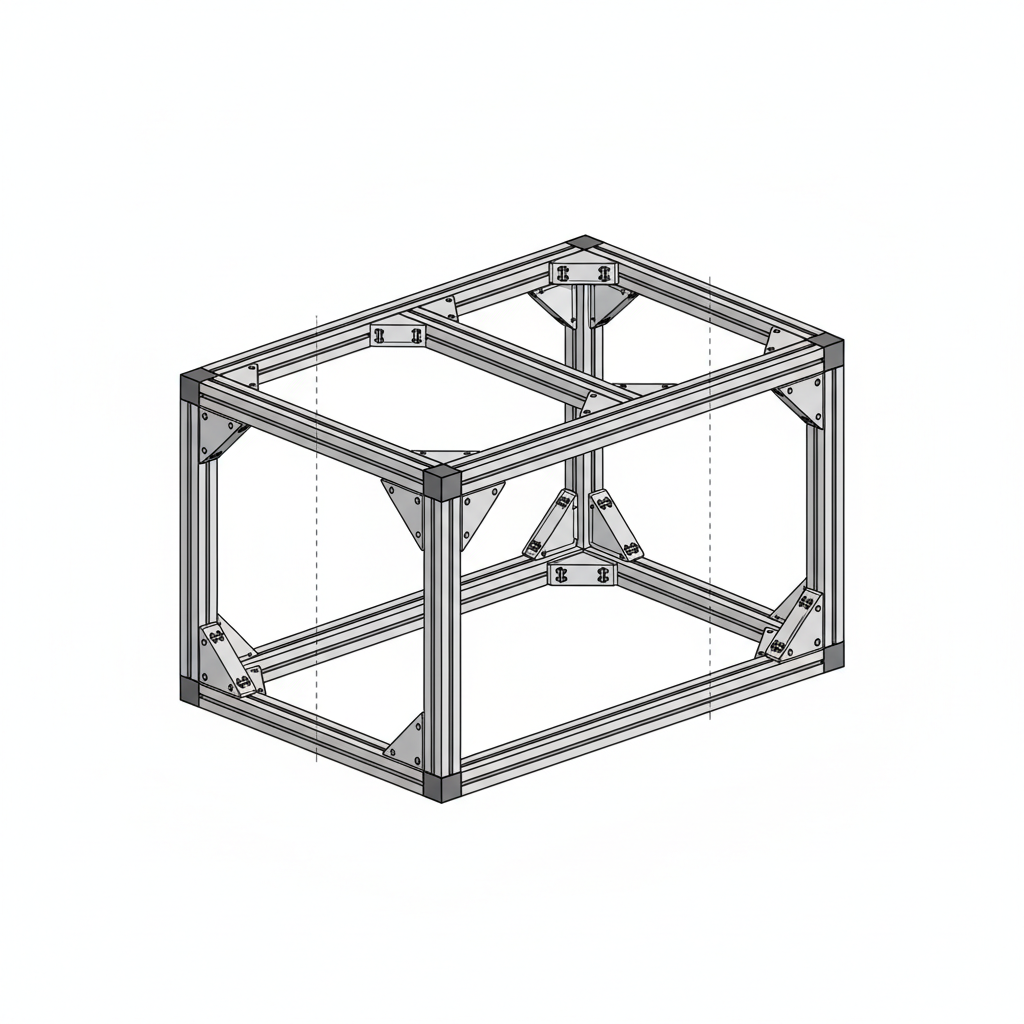

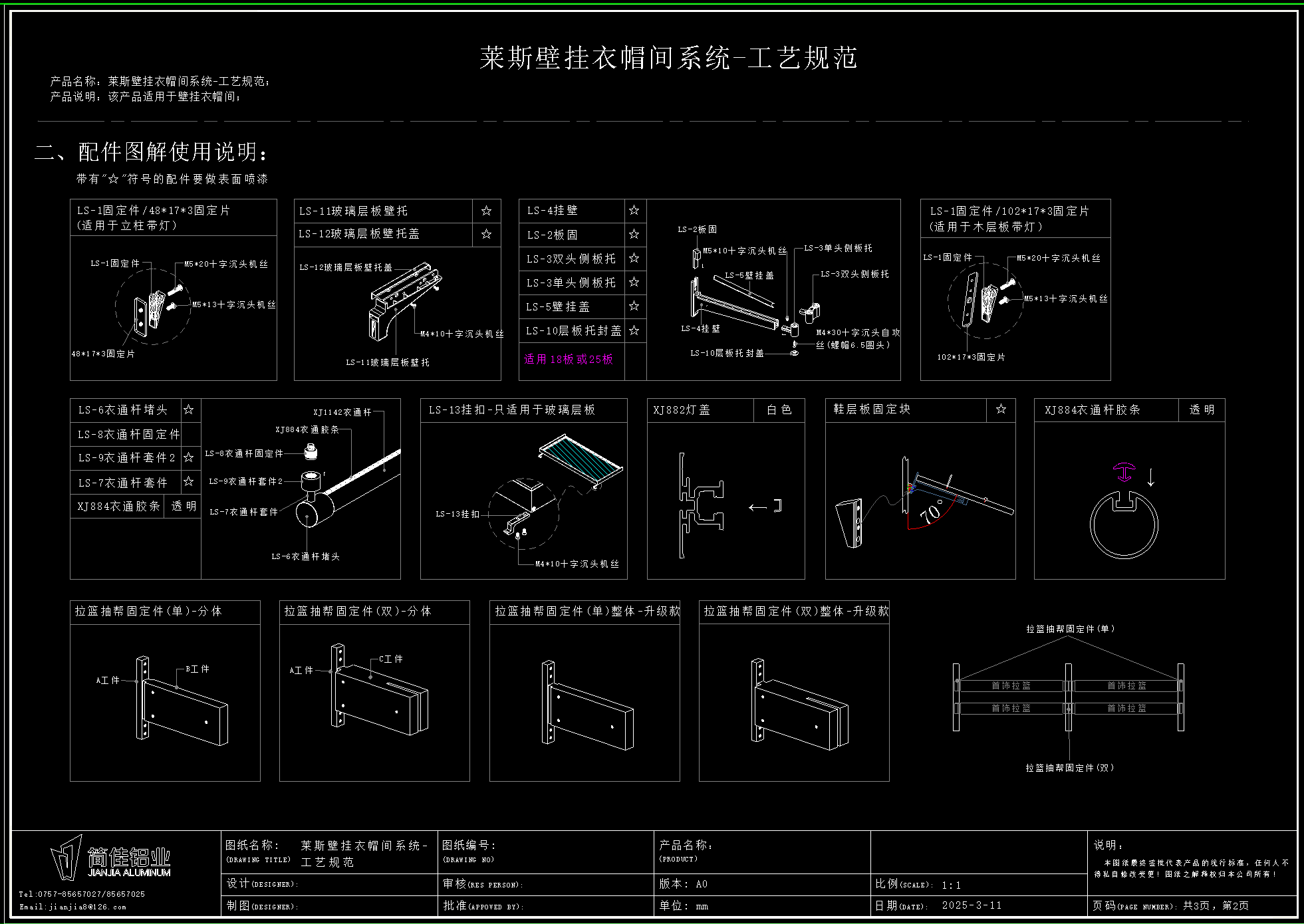

Схема соединения: Уголок

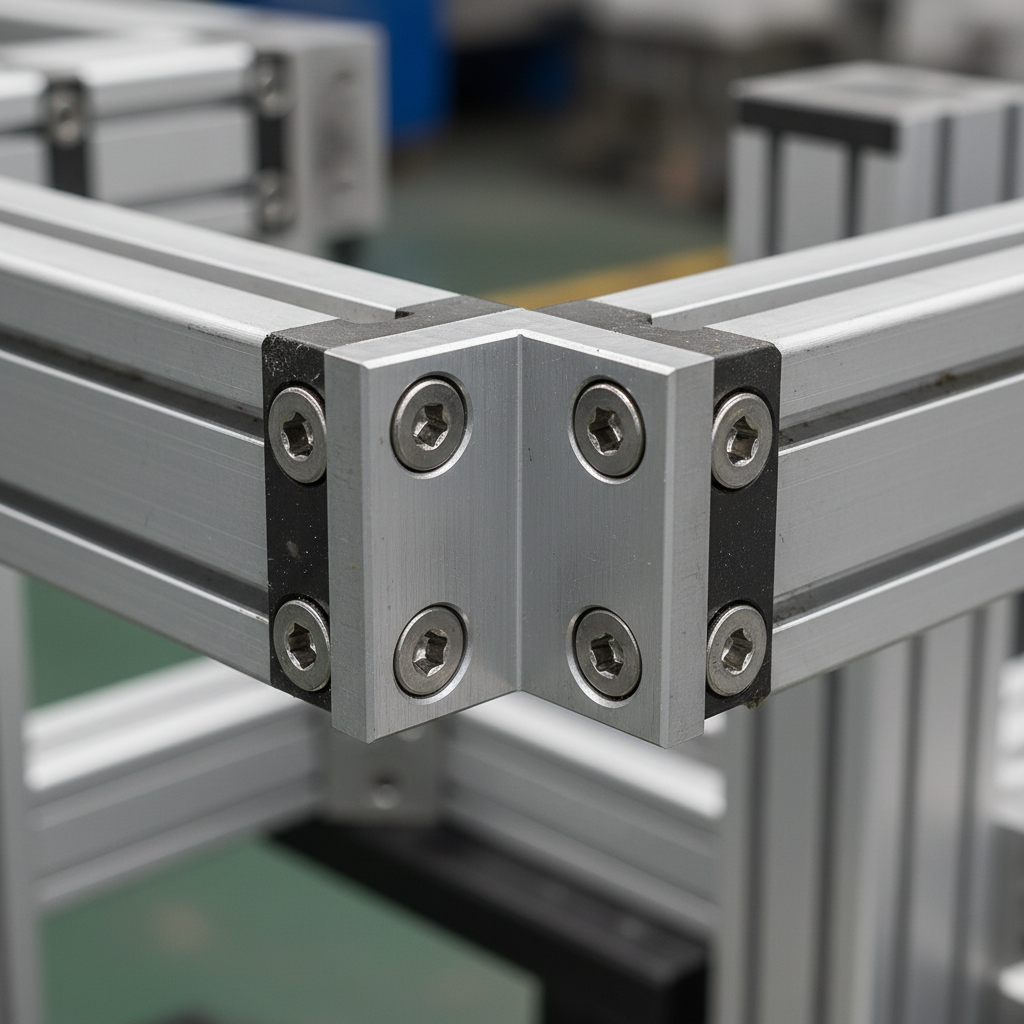

На изображении показан классический метод соединения через литой уголок (Bracket). Винт (обычно M5 или M6) проходит через отверстие уголка и вкручивается в Т-гайку, находящуюся внутри паза профиля.
Монтаж крепежа

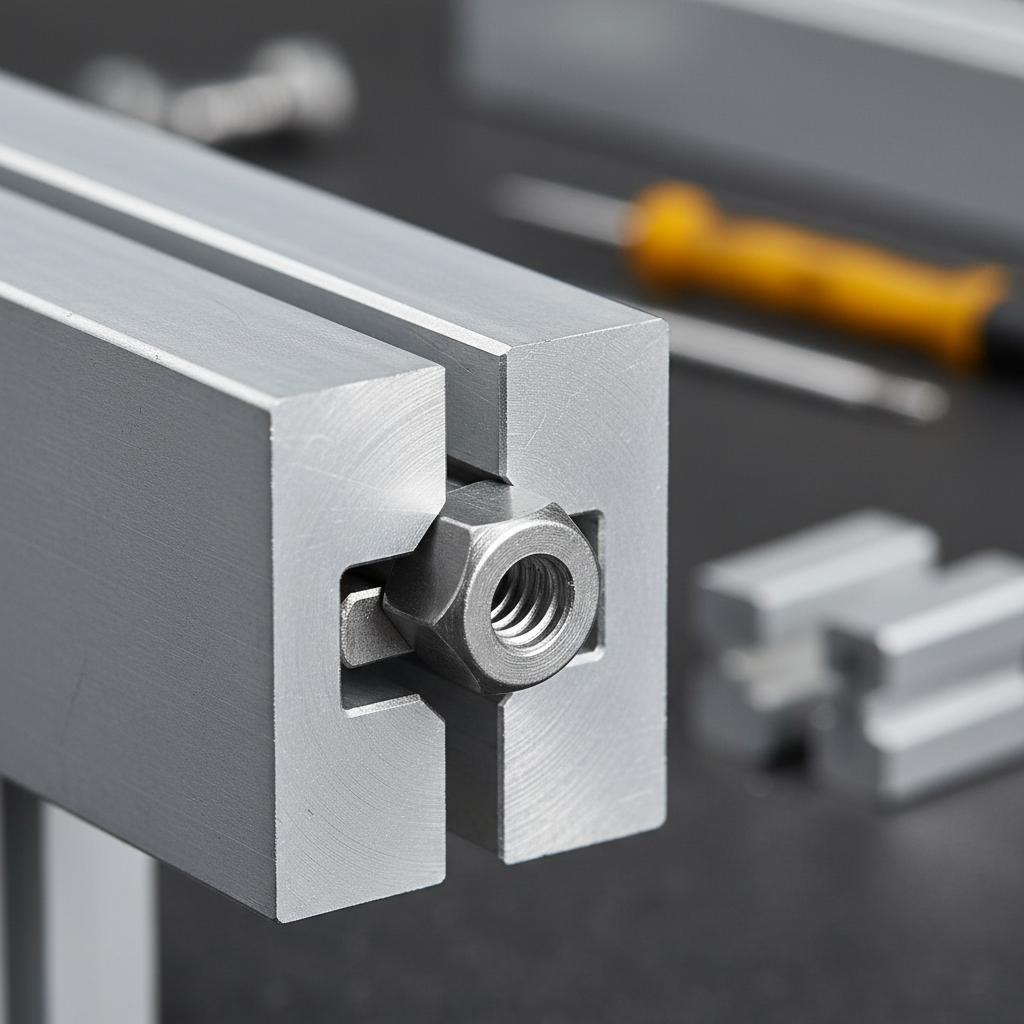

Схема демонстрирует необходимость использования шайбы (Washer) под головку винта. Это распределяет нагрузку и предотвращает повреждение алюминия. Т-гайка (T-Nut) внутри профиля автоматически поворачивается на 90 градусов при затягивании, фиксируясь за выступы паза.

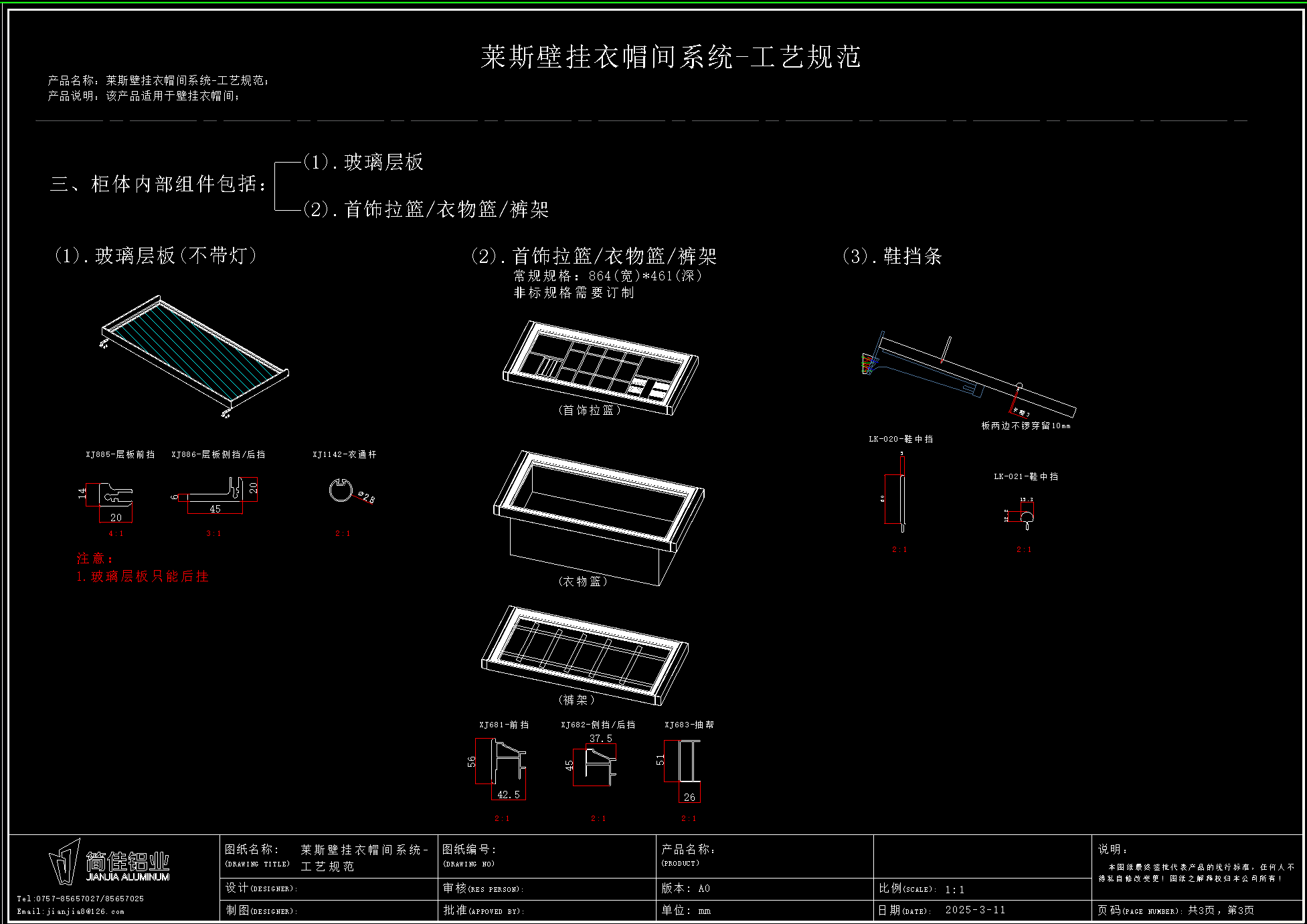

Необходимые компоненты
- ►Алюминиевый профиль (например, серии 2020, 3030 или 4040)
- ►Угловые соединители (L-образные кронштейны)
- ►Винты с цилиндрической или полукруглой головкой (под шестигранник)
- ►Т-гайки (пазовые сухари) соответствующего типоразмера
Шаг 1: Подготовка Т-гаек
Вставьте Т-гайки в паз профиля. Если используются поворотные гайки, их можно вставить в любом месте паза и повернуть. Если обычные — их нужно завести с торца профиля до установки заглушек.
Шаг 2: Установка уголка
Приложите литой уголок стык к углу, который нужно образовать. Совместите отверстия уголка с предварительно установленными Т-гайками. Наживите винты вручную, но не затягивайте до конца.
“Не затягивайте винты полностью сразу. Оставьте небольшой люфт для выравнивания всей конструкции под углом 90 градусов перед финальной фиксацией.”
Совет по сборке
Контроль качества сборки
- Проверьте перпендикулярность углов угольником.
- Убедитесь, что торцы профиля плотно прилегают к плоскости.
- Протяните все винты шестигранным ключом.
